HHV-25JT-52-1M
Resistore con assemblaggio THT, 1 Mohm, HHV Series, 250 mW, ± 5%, reofori assiali, 1.6 kV

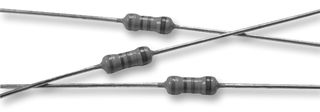

L'immagine ha puramente scopi illustrativi. Vedere la descrizione del prodotto.
ProduttoreYAGEO
Cod. produttoreHHV-25JT-52-1M
Codice Prodotto1779365
Gamma ProdottiHHV Series
Datasheet tecnico
Disponibile per l'ordine
Avvisami non appena disponibile
| Quantità | |
|---|---|
| 10+ | € 0,081 |
| 100+ | € 0,0629 |
| 500+ | € 0,0562 |
| 1000+ | € 0,0505 |
| 2500+ | € 0,0453 |
| 5000+ | € 0,040 |
Prezzo per:Unità
Minimo: 10
Più: 10
€ 0,81 (IVA esc)
Aggiungi codice prodotto /nota
Aggiunto alla tua conferma d'ordine, fattura e nota di spedizione solo per questo ordine.
Questo numero verrà aggiunto alla conferma d'ordine, alla fattura, alla nota di spedizione, all'e-mail di conferma web e all'etichetta del prodotto.
Informazioni sui prodotti
ProduttoreYAGEO
Cod. produttoreHHV-25JT-52-1M
Codice Prodotto1779365
Gamma ProdottiHHV Series
Datasheet tecnico
Resistenza1Mohm
Gamma di prodottiHHV Series
Livello di Potenza250mW
Tolleranza Resistenza± 5%
Case/package del resistorereofori assiali
Tensione Nominale1.6kV
Tecnologia Resistorefilm metallico
Coefficiente di Temperatura± 200ppm/°C
Tipo di ResistoreAlta Tensione
Diametro Prodotto2.4mm
Lunghezza Prodotto6.3mm
Larghezza Prodotto-
Temperatura di esercizio min-55°C
Temperatura di esercizio max155°C
Qualificazioni-
Sostanze estremamente preoccupanti (SVHC)No SVHC (27-Jun-2024)
Panoramica del prodotto
I prodotti Yageo (Phycomp) di serie HHV sono resistori ad alta tensione e alto valore ohmico. Sono realizzati con un film metallico con conduttori di rame elettrolitico stagnato saldati alle estremità dei cappucci. I resistori sono rivestiti con strati di smalto di colore rosa. La resistenza di isolamento è superiore a 10.000Mohm IEC 60115-1 4.6 in V-block per 60sec.
- Intervallo di resistenza da 100Kohm a 68Mohm per i valori di serie E24 ed E96
- Tolleranze di resistenza di ±1, ±5%, coefficiente di temperatura di ±200ppm/°C
- Opzioni di potenza nominale: 1/4W, 1/2W, 1W, 2W, 3W
- Disponibile negli stili normale e anche in miniatura
- Tensione di esercizio massima (DC) 1600V, 3500V, 5000V, 7000V
- Isolamento a prova di tensione di 300V, 500V e 700V, intervallo di temperatura di esercizio da -55°C a +155°C
- Tensione di sovraccarico massima (DC) 3000V, 7000V, 10000V, 14000V
- Il rivestimento multi-strato a prova di fiamma soddisfa UL-94V-0
- Le proprietà ignifughe soddisfano il test di sovraccarico UL-1412
- Resistore ad alta tensione
Specifiche tecniche
Resistenza
1Mohm
Livello di Potenza
250mW
Case/package del resistore
reofori assiali
Tecnologia Resistore
film metallico
Tipo di Resistore
Alta Tensione
Lunghezza Prodotto
6.3mm
Temperatura di esercizio min
-55°C
Qualificazioni
-
Gamma di prodotti
HHV Series
Tolleranza Resistenza
± 5%
Tensione Nominale
1.6kV
Coefficiente di Temperatura
± 200ppm/°C
Diametro Prodotto
2.4mm
Larghezza Prodotto
-
Temperatura di esercizio max
155°C
Sostanze estremamente preoccupanti (SVHC)
No SVHC (27-Jun-2024)
Documenti tecnici (1)
Alternative per HHV-25JT-52-1M
1 prodotto trovato
Legislazione e ambiente
Paese d'origine:
Paese in cui si è svolta l'ultima parte più significativa del processo produttivoPaese d'origine:China
Paese in cui si è svolta l'ultima parte più significativa del processo produttivo
Paese in cui si è svolta l'ultima parte più significativa del processo produttivoPaese d'origine:China
Paese in cui si è svolta l'ultima parte più significativa del processo produttivo
Tariffa n.:85322400
US ECCN:EAR99
EU ECCN:NLR
Conforme alla direttiva RoHS:Sì
RoHS
Conforme alle norme RoHS sugli ftalati:Sì
RoHS
Sostanza estremamente pericolosa ( SVHC)No SVHC (27-Jun-2024)
Scarica il certificato di conformità del prodotto
Certificato di conformità del prodotto
Peso (kg):.000318
