WDBR2-100RKT
Resistore con assemblaggio THT, 100 ohm, WDBR Series, 2 kW, ± 10%, 2.5 kV
L'immagine ha puramente scopi illustrativi. Vedere la descrizione del prodotto.
ProduttoreTT ELECTRONICS / WELWYN
Cod. produttoreWDBR2-100RKT
Codice Prodotto1292600
Gamma ProdottiWDBR Series
Datasheet tecnico
607 A Stock
Ti serve altro?
Consegna in 1-2 giorni lavorativi
Ordina prima delle 17:00 spedizione standard
| Quantità | |
|---|---|
| 1+ | € 68,380 |
| 5+ | € 40,700 |
| 10+ | € 35,560 |
| 20+ | € 32,790 |
| 40+ | € 29,370 |
| 80+ | € 28,780 |
Prezzo per:Unità
Minimo: 1
Più: 1
€ 68,38 (IVA esc)
Aggiungi codice prodotto /nota
Aggiunto alla tua conferma d'ordine, fattura e nota di spedizione solo per questo ordine.
Questo numero verrà aggiunto alla conferma d'ordine, alla fattura, alla nota di spedizione, all'e-mail di conferma web e all'etichetta del prodotto.
Informazioni sui prodotti
ProduttoreTT ELECTRONICS / WELWYN
Cod. produttoreWDBR2-100RKT
Codice Prodotto1292600
Gamma ProdottiWDBR Series
Datasheet tecnico
Resistenza100ohm
Gamma di prodottiWDBR Series
Livello di Potenza2kW
Tolleranza Resistenza± 10%
Case/package del resistore-
Tensione Nominale2.5kV
Tecnologia Resistorefilm spesso
Coefficiente di Temperaturada +500ppm/°C a +600ppm/°C
Tipo di Resistore-
Diametro Prodotto-
Lunghezza Prodotto61mm
Larghezza Prodotto40.6mm
Temperatura di esercizio min-55°C
Temperatura di esercizio max200°C
Qualificazioni-
Sostanze estremamente preoccupanti (SVHC)No SVHC (21-Jan-2025)
Panoramica del prodotto

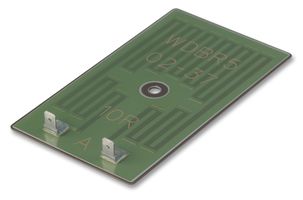

I Welwyn di serie WDBR2 sono resistori di potenza a film spesso con profilo bassissimo. Questi resistori si possono montare sui dissipatori di calore tramite un singolo fissaggio e sono ideali per la frenatura dinamica, il limite di corrente di spunto e i circuiti snubber. I terminali sono disponibili nelle opzioni con pad a saldare, cavetti volanti e connettori push-on. La serie WDBR2 ha una bassa induttanza e un alto isolamento anche dopo le fusioni di sovraccarico in failsafe.
- Intervallo di valori di resistenza: 12, 15, 20, 22, 25, 47, 50, 100 e 150 ohm
- Tolleranza del ±10%
- Potenza a impulsi nominale: 2kW
- Potenza nominale sul dissipatore: 200W
- Temperatura di esercizio (elemento) 365°C
- Coefficiente di temperatura = range del resistore (TCR) da +500 a +600ppm/°C
- Resistore ad alta potenza
Specifiche tecniche
Resistenza
100ohm
Livello di Potenza
2kW
Case/package del resistore
-
Tecnologia Resistore
film spesso
Tipo di Resistore
-
Lunghezza Prodotto
61mm
Temperatura di esercizio min
-55°C
Qualificazioni
-
Gamma di prodotti
WDBR Series
Tolleranza Resistenza
± 10%
Tensione Nominale
2.5kV
Coefficiente di Temperatura
da +500ppm/°C a +600ppm/°C
Diametro Prodotto
-
Larghezza Prodotto
40.6mm
Temperatura di esercizio max
200°C
Sostanze estremamente preoccupanti (SVHC)
No SVHC (21-Jan-2025)
Documenti tecnici (2)
Prodotti associati
3 prodotti trovati
Legislazione e ambiente
Paese d'origine:
Paese in cui si è svolta l'ultima parte più significativa del processo produttivoPaese d'origine:Great Britain
Paese in cui si è svolta l'ultima parte più significativa del processo produttivo
Paese in cui si è svolta l'ultima parte più significativa del processo produttivoPaese d'origine:Great Britain
Paese in cui si è svolta l'ultima parte più significativa del processo produttivo
Tariffa n.:85332900
US ECCN:EAR99
EU ECCN:NLR
Conforme alla direttiva RoHS:Sì
RoHS
Conforme alle norme RoHS sugli ftalati:Sì
RoHS
Sostanza estremamente pericolosa ( SVHC)No SVHC (21-Jan-2025)
Scarica il certificato di conformità del prodotto
Certificato di conformità del prodotto
Peso (kg):.02
Tracciabilità del prodotto
