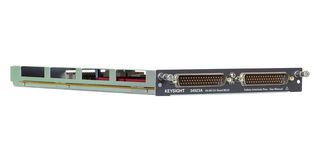

34923A

Il 34923A è un modulo multiplexer a reed a 40/80 canali per l'unità SMU multifunzione 34980A. Si tratta di un multiplexer ad alta velocità per scansioni a scopo generico. Utilizza i relè reed per raggiungere velocità di scansione di fino a 500 canali al secondo. Utilizza questo modulo per le applicazioni di test automatizzato ad alto throughput oltre che per task di monitoraggio e registrazione dei dati ad alta velocità. Le misurazioni di corrente sono possibili con degli shunt forniti dall'utente. I connettori D-Sub a 50 pin standard permettono l'uso di cavi standard, morsettiere o soluzioni di interconnessione di massa. Lo stesso modulo può supportare un mix di canali 2 e 4-wire, oppure si può configurare come multiplexer da 80 1-wire.

• 40 canali 2-wire o 80 1-wire
• Configurazioni 2 o 4-wire miste
• Relè reed ad alta velocità con contatore a relè
• Scansione di 500 can/s e ±150V di picco, corrente di portata 1,5A, commutazione 0,5A
• Larghezze di banda fino a 45MHz
• Deriva termica: <lt/> 50μV
