IXDH30N120D1
Singolo transistore IGBT, 60A, 2.4V, 1.2 kV, TO-247AD, 3 pin

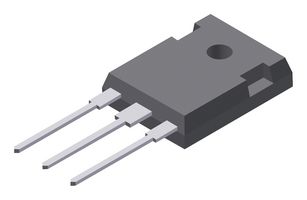

L'immagine ha puramente scopi illustrativi. Vedere la descrizione del prodotto.
Fuori produzione
Informazioni sui prodotti
ProduttoreIXYS SEMICONDUCTOR
Cod. produttoreIXDH30N120D1
Codice Prodotto3438368
Datasheet tecnico
Corrente di collettore continua60A
Tensione di saturazione Collettore-Emettitore2.4V
Dissipazione di potenza300W
Massima tensione Collettore-Emettitore1.2kV
Stile di Case del TransistorTO-247AD
Numero di pin3Pin
Temperatura di esercizio max150°C
Montaggio Transistoreforo passante (THT)
Gamma di prodotti-
Sostanze estremamente preoccupanti (SVHC)No SVHC (12-Jan-2017)
Panoramica del prodotto
IXDH30N120D1 is a high voltage IGBT. Typical applications are AC motor speed control, DC servo and robot drives, DC choppers, uninterruptible power supplies (UPS), switch-mode and resonant-mode power supplies.
- Short circuit SOA capability, square RBSOA, no latch up
- NPT IGBT technology
- Low saturation voltage
- Low switching losses, surface mountable high power package
- Positive temperature coefficient for easy paralleling
- MOS input, voltage controlled, space savings
- International standard packages, high power density
- Voltage rating VCES is 1200V at TJ = 25°C to 150°C
- Current rating IC25 is 60A at TC = 25°C
- VCE(sat) voltage is 2.4V typical at IC = 30A, VGE = 15V
Avvertenze
Market demand for this product has caused an extension in leadtimes. Delivery dates may fluctuate. Product exempt from discounts.
Specifiche tecniche
Corrente di collettore continua
60A
Dissipazione di potenza
300W
Stile di Case del Transistor
TO-247AD
Temperatura di esercizio max
150°C
Gamma di prodotti
-
Tensione di saturazione Collettore-Emettitore
2.4V
Massima tensione Collettore-Emettitore
1.2kV
Numero di pin
3Pin
Montaggio Transistore
foro passante (THT)
Sostanze estremamente preoccupanti (SVHC)
No SVHC (12-Jan-2017)
Documenti tecnici (3)
Legislazione e ambiente
Paese d'origine:
Paese in cui si è svolta l'ultima parte più significativa del processo produttivoPaese d'origine:South Korea
Paese in cui si è svolta l'ultima parte più significativa del processo produttivo
Paese in cui si è svolta l'ultima parte più significativa del processo produttivoPaese d'origine:South Korea
Paese in cui si è svolta l'ultima parte più significativa del processo produttivo
Tariffa n.:85412900
US ECCN:EAR99
EU ECCN:NLR
Conforme alla direttiva RoHS:Sì
RoHS
Conforme alle norme RoHS sugli ftalati:Sì
RoHS
Sostanza estremamente pericolosa ( SVHC)No SVHC (12-Jan-2017)
Scarica il certificato di conformità del prodotto
Certificato di conformità del prodotto
Peso (kg):.004
