IM535U6DXKMA1
Modulo alimentazione intelligente (IPM), IGBT, 600 V, 30 A, 2 kV, DIP, DIPIPM

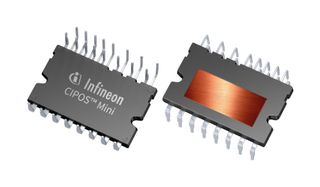

L'immagine ha puramente scopi illustrativi. Vedere la descrizione del prodotto.
ProduttoreINFINEON
Cod. produttoreIM535U6DXKMA1
Codice Prodotto3625309
Gamma ProdottiCIPOS Mini
Anche noto comeIM535-U6D, SP003944830
Datasheet tecnico
Disponibile per l'ordine
Tempo di approvvigionamento standard del produttore: 30 settimana/e
Avvisami non appena disponibile
| Quantità | |
|---|---|
| 1+ | € 18,520 |
| 5+ | € 15,610 |
| 10+ | € 12,690 |
| 50+ | € 11,560 |
| 100+ | € 10,430 |
| 250+ | € 10,220 |
Prezzo per:Unità
Minimo: 1
Più: 1
€ 18,52 (IVA esc)
Aggiungi codice prodotto /nota
Aggiunto alla tua conferma d'ordine, fattura e nota di spedizione solo per questo ordine.
Questo numero verrà aggiunto alla conferma d'ordine, alla fattura, alla nota di spedizione, all'e-mail di conferma web e all'etichetta del prodotto.
Informazioni sui prodotti
ProduttoreINFINEON
Cod. produttoreIM535U6DXKMA1
Codice Prodotto3625309
Gamma ProdottiCIPOS Mini
Anche noto comeIM535-U6D, SP003944830
Datasheet tecnico
Dispositivi di Alimentazione IPMIGBT
Tensione Nominale (Vces / Vdss)600V
Livello di Corrente (Ic / Id)30A
Tensione di isolamento2kV
Modello Case IPMDIP
Serie IPMDIPIPM
Gamma di prodottiCIPOS Mini
Sostanze estremamente preoccupanti (SVHC)No SVHC (21-Jan-2025)
Panoramica del prodotto
IM535U6DXKMA1 is a CIPOS™ Mini 600V, 30A three-phase TRENCHSTOP™ IGBT based intelligent power module with open emitter in DIP 36x21D package. It provides fully featured compact inverter solution with DCB substrate to enable excellent thermal performance. Moreover, it enables higher power capability based on Infineon’s leading-edge TRENCHSTOP™ IGBTs and anti-parallel diodes together with optimized SOI gate driver along with excellent thermal conduction and electrical isolation.
- Based on TRENCHSTOP™ IGBT
- Rugged SOI gate driver technology
- Integrated bootstrap function
- Over current shutdown
- All of 6 switches turn off during protection
- Under-voltage lockout at all channels
- Sleep function
- Cross-conduction prevention
- Built-in temperature monitoring
- Motor power rating up to 3000 W at 10 kHz
Specifiche tecniche
Dispositivi di Alimentazione IPM
IGBT
Livello di Corrente (Ic / Id)
30A
Modello Case IPM
DIP
Gamma di prodotti
CIPOS Mini
Tensione Nominale (Vces / Vdss)
600V
Tensione di isolamento
2kV
Serie IPM
DIPIPM
Sostanze estremamente preoccupanti (SVHC)
No SVHC (21-Jan-2025)
Documenti tecnici (2)
Legislazione e ambiente
Paese d'origine:
Paese in cui si è svolta l'ultima parte più significativa del processo produttivoPaese d'origine:South Korea
Paese in cui si è svolta l'ultima parte più significativa del processo produttivo
Paese in cui si è svolta l'ultima parte più significativa del processo produttivoPaese d'origine:South Korea
Paese in cui si è svolta l'ultima parte più significativa del processo produttivo
Tariffa n.:85423190
US ECCN:EAR99
EU ECCN:NLR
Conforme alla direttiva RoHS:Sì
RoHS
Conforme alle norme RoHS sugli ftalati:Sì
RoHS
Sostanza estremamente pericolosa ( SVHC)No SVHC (21-Jan-2025)
Scarica il certificato di conformità del prodotto
Certificato di conformità del prodotto
Peso (kg):.002
