AES-Z7PZ-7Z010-SOM-G/REV-E

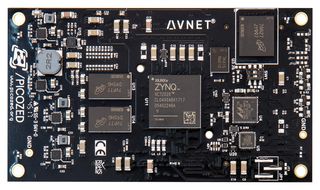

L'AES-Z7PZ-7Z010-SOM-G/REV-E è un SoM 7010 PicoZed. PicoZed è un System on Module (SOM) robusto e altamente flessibile basato sull'All Programmabile (AP) SoC di Xilinx Zynq®-7000. Il modulo PicoZed contiene le funzioni comuni richieste per supportare il core della maggioranza dei design di SoC, tra cui memoria, configurazione, Ethernet, USB e clock. Fornisce un accesso facilitato a più di 100 pin I/O utente attraverso 3 connettori I/O sul retro del modulo. Le applicazioni target sono i SOM embedded, embedded vision, test e misurazioni, controllo dei motori, radio SDR e l'automazione industriale.

• Memoria SDRAM DDR3 di 1GB, QSPI flash 128Mb, eMMC 8GB
• Ethernet PHY 10/100/1000, USB 2.0 PHY, I/O utente (via tre connettori scheda-scheda)
• 113 I/O utente (100 PL, 13 PS MIO), I/O PL configurabili come fino a 48 coppie LVDS o 100 I/O single-ended
• Porta di configurazione JTAG accessibile via connettori I/O
• Pin PS JTAG accessibili via connettori I/O
• Oscillatore a 33,33MHz
• BSP Linux e reference design software
