JCK1524S05
Convertitore DC/DC isolato THT, ingresso 2:1, ambito ITE, DIP, 2:1, 15 W, 1 uscita, 5 V

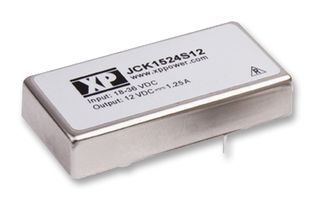

L'immagine ha puramente scopi illustrativi. Vedere la descrizione del prodotto.
ProduttoreXP POWER
Cod. produttoreJCK1524S05
Codice Prodotto1738229
Gamma ProdottiJCK15 Series
Datasheet tecnico
45 A Stock
100 Puoi prenotare le disponibilità ora
Consegna in 1-2 giorni lavorativi
Ordina prima delle 17:00 spedizione standard
| Quantità | |
|---|---|
| 1+ | € 30,890 |
| 5+ | € 29,960 |
| 10+ | € 29,040 |
| 50+ | € 27,800 |
| 100+ | € 25,950 |
Prezzo per:Unità
Minimo: 1
Più: 1
€ 30,89 (IVA esc)
Aggiungi codice prodotto /nota
Aggiunto alla tua conferma d'ordine, fattura e nota di spedizione solo per questo ordine.
Questo numero verrà aggiunto alla conferma d'ordine, alla fattura, alla nota di spedizione, all'e-mail di conferma web e all'etichetta del prodotto.
Informazioni sui prodotti
ProduttoreXP POWER
Cod. produttoreJCK1524S05
Codice Prodotto1738229
Gamma ProdottiJCK15 Series
Datasheet tecnico
Applicazioni alimentatoreambito ITE
Tipo di Convertitore CC/CCDIP
Rapporto di Ingresso2:1
Potenza di Uscita Max15W
Numero di Uscite1 uscita
Tensione in uscita - Uscita 15V
Corrente in uscita - Uscita 13A
Tensione in uscita - Uscita 2-
Corrente in uscita - Uscita 2-
Regolazione di UscitaRegolato
Tensione di isolamento1.6kV
Tensione di Ingresso in DC Nom24V
Tipo di Uscita Convertitore CC / CCFisso
Larghezza25.4mm
Montaggio Convertitore CC / CCForo Passante
Altezza10.16mm
Profonditá50.8mm
Tensione di Ingresso CC Min18V
Tensione di Ingresso CC Max36V
Gamma di prodottiJCK15 Series
Panoramica del prodotto
JCK15 series is a 2:1 input, regulated, single output DC-DC converter. The JCK15 has 1.6KVDC isolation between input and output, overload and short circuit protection is standard, an optional heatsink can be specified.
- Industry standard package
- Continuous short circuit protection
- 3 year warranty
- Input voltage is 18-36VDC
- Output voltage is 5V
- Output current is 3A
- Input current is 0.75A full load
- Maximum capacitive load is 3300μF
- 85% efficiency
- Operating temperature is -40°C to +100°C, derate from 100% load at +70°C to 0% load at +100°C
Specifiche tecniche
Applicazioni alimentatore
ambito ITE
Rapporto di Ingresso
2:1
Numero di Uscite
1 uscita
Corrente in uscita - Uscita 1
3A
Corrente in uscita - Uscita 2
-
Tensione di isolamento
1.6kV
Tipo di Uscita Convertitore CC / CC
Fisso
Montaggio Convertitore CC / CC
Foro Passante
Profonditá
50.8mm
Tensione di Ingresso CC Max
36V
Tipo di Convertitore CC/CC
DIP
Potenza di Uscita Max
15W
Tensione in uscita - Uscita 1
5V
Tensione in uscita - Uscita 2
-
Regolazione di Uscita
Regolato
Tensione di Ingresso in DC Nom
24V
Larghezza
25.4mm
Altezza
10.16mm
Tensione di Ingresso CC Min
18V
Gamma di prodotti
JCK15 Series
Documenti tecnici (3)
Alternative per JCK1524S05
2 prodotti trovati
Legislazione e ambiente
Paese d'origine:
Paese in cui si è svolta l'ultima parte più significativa del processo produttivoPaese d'origine:Taiwan
Paese in cui si è svolta l'ultima parte più significativa del processo produttivo
Paese in cui si è svolta l'ultima parte più significativa del processo produttivoPaese d'origine:Taiwan
Paese in cui si è svolta l'ultima parte più significativa del processo produttivo
Tariffa n.:85044095
US ECCN:EAR99
EU ECCN:NLR
Conforme alla direttiva RoHS:Sì
RoHS
Conforme alle norme RoHS sugli ftalati:Sì
RoHS
Scarica il certificato di conformità del prodotto
Certificato di conformità del prodotto
Peso (kg):.061394
