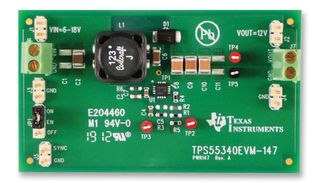

TPS55340EVM-147 .

TPS55340EVM-147 è un modulo di valutazione per le prestazioni del convertitore boost DC-DC TPS55340 in topologia SEPIC. Questo modulo di valutazione dimostra le prestazioni del TPS55340 in applicazioni esempio, e consente la valutazione di altre applicazioni SEPIC supportate dal TPS55340. Questo progetto mostra come ottenere una piccola area PCB quando si progetta con il regolatore TPS55340. Inoltre, un opportuno dimensionamento di induttore e diodo per l'applicazione desiderata può ridurre ulteriormente l'area della scheda. La frequenza di commutazione è impostata esternamente a 500kHz. Il MOSFET lato basso 40V, 5A, è integrato nel TPS55340 insieme al drive di gate. La bassa resistenza drain-source del MOSFET permette al TPS55340 di ottenere elevata efficienza. I componenti di compensazione sono esterni al circuito integrato. La tensione di ingresso massima assoluta per il modulo di valutazione è 26V.

• FET integrato 40V, 5A lato basso
• Efficienza elevata con FET interno a 60mΩ
• Limite di corrente ciclo per ciclo con foldback di frequenza
• Cycle Skipping per regolazione uscita a carichi leggeri
• Frequenza di commutazione e soft start programmabili
• Capacità di sincronizzazione a clock esterno
• Frequenza regolabile da 100KHz a 1.2MHz
