EKB-UCOS3-BNDL

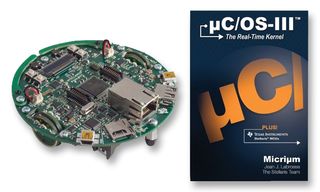

Stellaris Robotic Evaluation Board (EVALBOT) è una piattaforma di valutazione robotica per la MCU Stellaris LM3S9B92. La scheda include anche componenti Analogue TI per motor drive, alimentazione e funzioni di comunicazione. Dopo un rapido assemblaggio la EVALBOT è pronta e funzionante. Quando è in movimento, le e batterie AA alimentano la EVALBOT. La EVALBOT seleziona automaticamente l'alimentazione USB da PC come un dispositivo USB. Sono forniti test point a tutti i segnali chiave. Due header 20 pin permettono comunicazioni wireless tramite moduli radio embedded standard (EM boards) a bassa potenza di TI. Segnali aggiuntivi per il microcontrollore sono disponibili su blocchi break-out disposti in righe adiacenti al microcontrollore. La EVALBOT e fornita di software quick start su memoria flash on-chip. Per il debug software e la programmazione flash, un ICDI integrato richiede solo un cavo USB per debug e funzioni di porta seriale.

• Scheda di valutazione con funzioni robotiche
• Assemblaggio meccanico componenti a cura dell'utente
• Microcontrollore Stellaris LM3S9B92
• Connettore scheda MicroSD, porta espansione per comunicazioni wireless
• Codec audio I2S con speaker
• Connettori host e dispositivo USB
• Connettore RJ45 Ethernet
• Display luminoso OLED 96 x 16 blue
• In-Circuit Debug Interface (ICDI) on-board
• Alimentazione a batteria (3 batterie AA) o via USB

Applicazioni

robotica, rilevamento e strumentazione, ambito industriale
