FN9255M-10-07
Modulo di ingresso corrente IEC filtrato, C14, IEC C14, per scopi generici, 10 A, 250 VAC

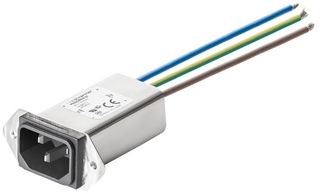

L'immagine ha puramente scopi illustrativi. Vedere la descrizione del prodotto.
ProduttoreSCHAFFNER - TE CONNECTIVITY
Cod. produttoreFN9255M-10-07
Codice Prodotto2978072
Gamma ProdottiFN 9255
Anche noto come817827-SF
Datasheet tecnico
Tolto dall'assortimento
Informazioni sui prodotti
ProduttoreSCHAFFNER - TE CONNECTIVITY
Cod. produttoreFN9255M-10-07
Codice Prodotto2978072
Gamma ProdottiFN 9255
Anche noto come817827-SF
Datasheet tecnico
Tipo di ConnettoreIEC C14
Applicazioni Modulo Ingresso Potenzaper scopi generici
Corrente nominale10A
Tensione Nominale250VAC
Tipo di interruttore-
Portafusibili-
Dimensione Fusibile-
Morsetti di ConnessioneCon Cavetti
Montaggio Connettoreflangia di montaggio, a innesto
Categoria IPIP40
Gamma di prodottiFN 9255
Sostanze estremamente preoccupanti (SVHC)No SVHC (17-Jan-2022)
Panoramica del prodotto
La serie di filtri RFI FN 9255 a doppio stadio per alte prestazioni sono un’aggiunta alle popolari famiglie di filtri FN 92XX e sono sviluppati per le applicazioni ad alta frequenza, anche sopra i 30MHz. In realtà l’FN 9255 è la prima presa Schaffner con specifiche fino a 300MHz. Le differenze di alloggio riguardano solo la lunghezza, il che significa che FN 9222, FN 9233, FN 9244 e il nuovissimo FN 9255 entrano nella stessa finestra, permettendo così di scambiarli l’uno con l’altro se la prestazione dei modelli base non è sufficiente.
- Filtro RFI di serie FN 9255 con presa IEC C14 o C20
- Prestazioni di attenuazione eccezionali da 150KHz a 300MHz grazie al design a due stadi
- Alta resistenza alla saturazione e comportamento termico eccellente
- Rapporto dimensioni/performance eccellente
- Grado di sicurezza IP40
- Alloggio standard con flange di montaggio (montaggio posteriore)
- Filtro versione standard
- Conduttori a cavetto
- Gamma snap-in da 0,7 a 1,5mm
Specifiche tecniche
Tipo di Connettore
IEC C14
Corrente nominale
10A
Tipo di interruttore
-
Dimensione Fusibile
-
Montaggio Connettore
flangia di montaggio, a innesto
Gamma di prodotti
FN 9255
Applicazioni Modulo Ingresso Potenza
per scopi generici
Tensione Nominale
250VAC
Portafusibili
-
Morsetti di Connessione
Con Cavetti
Categoria IP
IP40
Sostanze estremamente preoccupanti (SVHC)
No SVHC (17-Jan-2022)
Documenti tecnici (1)
Legislazione e ambiente
Paese d'origine:
Paese in cui si è svolta l'ultima parte più significativa del processo produttivoPaese d'origine:Thailand
Paese in cui si è svolta l'ultima parte più significativa del processo produttivo
Paese in cui si è svolta l'ultima parte più significativa del processo produttivoPaese d'origine:Thailand
Paese in cui si è svolta l'ultima parte più significativa del processo produttivo
Tariffa n.:85366990
US ECCN:EAR99
EU ECCN:NLR
Conforme alla direttiva RoHS:Sì
RoHS
Conforme alle norme RoHS sugli ftalati:Sì
RoHS
Sostanza estremamente pericolosa ( SVHC)No SVHC (17-Jan-2022)
Scarica il certificato di conformità del prodotto
Certificato di conformità del prodotto
Peso (kg):.0056
