BD28C57HFJ-EVK-001
Evaluation board, BD28C57HFJ-LB, convertitore DC/DC, gestione potenza elettrica

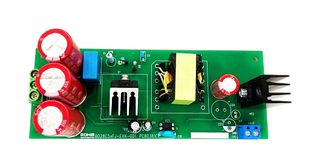

L'immagine ha puramente scopi illustrativi. Vedere la descrizione del prodotto.
Disponibile per l'ordine
Avvisatemi non appena disponibile
| Quantità | |
|---|---|
| 1+ | € 338,360 |
Prezzo per:Unità
Minimo: 1
Più: 1
€ 338,36 (IVA esc)
Aggiungi codice prodotto /nota
Aggiunto alla tua conferma d'ordine, fattura e nota di spedizione solo per questo ordine.
Questo numero verrà aggiunto alla conferma d'ordine, alla fattura, alla nota di spedizione, all'e-mail di conferma web e all'etichetta del prodotto.
Informazioni sui prodotti
ProduttoreROHM
Cod. produttoreBD28C57HFJ-EVK-001
Codice Prodotto4721201
Datasheet tecnico
Produttore ChipRohm Semiconductor
Numero Core ChipBD28C57HFJ-LB
Tipo di Applicazione KitGestione Alimentazione
Sottotipo Applicazioneconvertitore DC/DC
Contenuto KitEvaluation board BD28C57HFJ-LB
Gamma di prodotti-
Sostanze estremamente preoccupanti (SVHC)No SVHC (21-Jan-2025)
Panoramica del prodotto
BD28C57HFJ-EVK-001 is a flyback method isolated 48W BD28C57HFJ evaluation board. This evaluation board outputs an isolated voltage of 24V from an input of 300V DC to 900V DC and the maximum output current is 2A. A SiC MOSFET (SCT12H12NZ) with 1700V, RdsON = 1.1ohm typ is used so that an input voltage of up to 900V DC can be applied. The control IC used is the BD28C57HFJ, which is suitable for driving SiC MOSFET. The control method is current mode. The oscillation frequency is approximately 65kHz and the duty max is 50%.
- 89% typ power supply efficiency
- 0.48Vpp max output ripple voltage
- Operating temperature range from -10 to 60°C
Specifiche tecniche
Produttore Chip
Rohm Semiconductor
Tipo di Applicazione Kit
Gestione Alimentazione
Contenuto Kit
Evaluation board BD28C57HFJ-LB
Sostanze estremamente preoccupanti (SVHC)
No SVHC (21-Jan-2025)
Numero Core Chip
BD28C57HFJ-LB
Sottotipo Applicazione
convertitore DC/DC
Gamma di prodotti
-
Documenti tecnici (1)
Legislazione e ambiente
Paese d'origine:
Paese in cui si è svolta l'ultima parte più significativa del processo produttivoPaese d'origine:Japan
Paese in cui si è svolta l'ultima parte più significativa del processo produttivo
Paese in cui si è svolta l'ultima parte più significativa del processo produttivoPaese d'origine:Japan
Paese in cui si è svolta l'ultima parte più significativa del processo produttivo
Tariffa n.:90308900
US ECCN:EAR99
EU ECCN:NLR
Conforme alla direttiva RoHS:Sì
RoHS
Conforme alle norme RoHS sugli ftalati:Sì
RoHS
Sostanza estremamente pericolosa ( SVHC)No SVHC (21-Jan-2025)
Scarica il certificato di conformità del prodotto
Certificato di conformità del prodotto
Peso (kg):.000001
