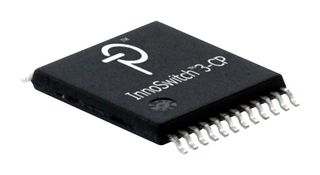

INN3266C-H204-TL

La famiglia di circuiti integrati InnoSwitch™3-CP semplifica drasticamente la progettazione e la produzione dei convertitori di potenza flyback, in particolare quelli che richiedono un'efficienza elevata e/o dimensioni compatte. Questa famiglia incorpora controllori primari e secondari e un feedback di sicurezza in un unico IC. I dispositivi della famiglia InnoSwitch3-CP incorporano diverse caratteristiche di protezione, tra cui protezione dalla sottotensione e sovratensione di linea, limitazione di sovracorrente e sovratensione di output e arresto per surriscaldamento. Incorpora un controllore flyback quasi-risonante (QR) / CCM, rilevamento su lato secondario e driver di raddrizzamento sincrono. Il profilo di potenza costante riduce al minimo il tempo di carica con la regolazione continua della corrente e tensione di output. Sono disponibili dispositivi che supportano le combinazioni comuni dei comportamenti di latching e ripristino automatico richiesti da applicazioni come i design di flyback ad alta efficienza fino a 65W e nei caricatori USB PD/ QC/ protocollo proprietario.

• 35W (adattatore), 40W (open frame) a 230VAC e 27W (adattatore), 36W (open frame) a potenza di output 85-265V
• CDC 300mV, soglia di auto restart 3.45V, risposta di sovratemperatura isteretica, profilo di output CP-9V
• Efficienza energetica EcoSmart™, footprint compatto e altamente integrato
• Caratteristiche di sicurezza/protezione avanzate, fino al 94% di efficienza sull'intero range di carico
• CV/CC/CP accurato, FluxLink™ integrato, isolamento HIPOT, feedback link
• Rilevamento di gate di SR FET aperto, protezione rapida da UV/OV di linea di input
• Approvazione di sicurezza UL1577 e TUV (EN60950 e EN62368)
• Isolamento rinforzato, tensione di isolamento <gt/> 4000VAC, test di HIPOT di produzione al 100%
• Tensione di uscita variabile, profili di corrente costante, molteplici soglie di guasto di sottotensione di output
• Meno di 30mW in assenza di carico compreso il rilevamento di linea, bassa dissipazione di calore

Avvertenze

La domanda di mercato per questo prodotto ha causato un'estensione dei tempi di consegna. Le date di consegna potrebbero variare. Prodotto esente da sconti.
