NC7WZ14P6X

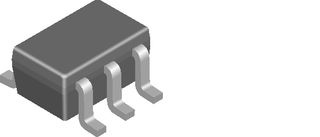

NC7WZ14P6X è un IC doppio inverter TinyLogic UHS con ingressi di trigger di Schmitt in un package SC-70 a 6 pin. Questo dispositivo è fabbricato con una tecnologia CMOS avanzata per raggiungere un'altissima velocità e un drive di uscita elevato pur mantenendo una bassa dissipazione di potenza statica in un range operativo di Vcc molto ampio. Gli ingressi e le uscite entrano in alta impedenza quando la tensione sul collettore Vcc = 0V. Gli ingressi con trigger di Schmitt raggiungono solitamente un'isteresi di 1V quando si tocca la tensione di soglia di transizione dell'input da positivo a negativo a 5V.

• Altissima velocità (tPD 3.2ns tipico in 50pF con Vcc = 5V)
• Drive di output: ±24mA con Vcc = 3V
• Intervallo di esercizio di tensione sul collettore (Vcc): 1,65 - 5,5V
• La VCC di 3,3V eguaglia le performance di LCX
• Ingressi/uscite di spegnimento ad alta impedenza
• Gli ingressi ad alta tolleranza di sovratensione facilitano la traslazione da 5V a 3V
• Circuiteria di riduzione di EMI/rumore brevettata e implementata
• Temperatura di esercizio: da -40°C a 85°C

Avvertenze

Dispositivo sensibile alle scariche ESD, prendere le dovute precauzioni nel maneggiare lo strumento.
