Informazioni sui prodotti
ProduttoreONSEMI
Cod. produttoreESD5Z3.3T1G
Codice Prodotto2317508RL
Gamma ProdottiESD5Z
Datasheet tecnico
Tensione di Bloccaggio Vc Max14.1V
Tipo di Case del DiodoSOD-523
Tensione di stand-off inversa3.3V
Numero di pin2Pin
Massima tensione di fissaggio (Clamp)14.1V
Tensione di Funzionamento3.3V
Dissipazione di Potenza Pd500mW
Tensione di rottura massima5V
Dissipazione Potenza Impulso a Punta158W
Gamma di prodottiESD5Z
Standard di Qualifica Automotive-
Sostanze estremamente preoccupanti (SVHC)No SVHC (27-Jun-2024)
Panoramica del prodotto

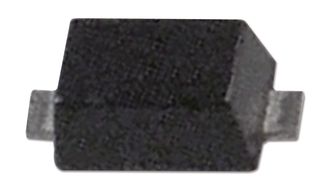

Diodo soppressore di tensioni transitori serie ESD5Z usato per la protezione dalle scariche elettrostatiche. È pensato per proteggere i componenti sensibili alla tensione dagli eventi di tensione transitoria e di ESD. La capacità di clamping eccellente, la bassa dispersione e il tempo di risposta rapida rendono queste parti ideali per la protezione dalle ESD sui modelli dove lo spazio su scheda scarseggia. Grazie alle piccole dimensioni, è perfetto per l’uso in telefoni cellulari, fotocamere digitali e molte altre applicazioni portatili.
- Bassa tensione di bloccaggio
- Tensione di stand-off: 2.5-12V
- Potenza di picco: fino a 240W con impulsi 8 x 20s
- Bassa dispersione
- Tempo di risposta <lt/> 1ns
- Valutazione di ESD Classe 3 (<gt/>16kV) per modello del corpo umano
- Protezione dalle ESD IEC61000-4-2 livello 4
- Protezione dalle EFT IEC61000-4-4 livello 4
- Intervallo di temperatura di esercizio: da -55 a 150°C
Specifiche tecniche
Tensione di Bloccaggio Vc Max
14.1V
Tensione di stand-off inversa
3.3V
Massima tensione di fissaggio (Clamp)
14.1V
Dissipazione di Potenza Pd
500mW
Dissipazione Potenza Impulso a Punta
158W
Standard di Qualifica Automotive
-
Tipo di Case del Diodo
SOD-523
Numero di pin
2Pin
Tensione di Funzionamento
3.3V
Tensione di rottura massima
5V
Gamma di prodotti
ESD5Z
Sostanze estremamente preoccupanti (SVHC)
No SVHC (27-Jun-2024)
