NPM-FG

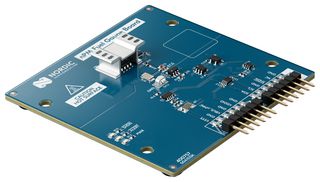

L'NPM-FG è una scheda Fuel Gauge nPM. Si tratta di un add-on hardware per tracciare il profilo delle batterie usate per l'indicazione del livello sui PMIC (Power Management IC) Nordic Semiconductor. Effettua l'analisi della batteria con il software per desktop nPM PowerUP e un evaluation kit compatibile. La scheda nPM Fuel Gauge (nPM FG) si connette con qualsiasi evaluation kit Nordic Semiconductor compatibile. Lo scopo della scheda è fungere da sink di corrente costante durante l'analisi della batteria con il software per desktop nPM PowerUP. Il modello di batteria generato nell'nPM PowerUP può essere usato per la valutazione dell'indicatore di livello di batteria in nPM PowerUP ed esportato come file da usare in qualsiasi applicazione usando l'algoritmo di Fuel Gauge Nordic. Le applicazioni tipiche includono la creazione di modelli di batteria virtuale con un evaluation kit Nordic compatibile e la valutazione della funzionalità di indicazione del livello di batteria dei PMIC Nordic compatibili.

• Kit supportati al momento: nPM1300 evaluation kit
• Dispositivo di sink di corrente costante con dispersore di calore
• Connettore per evaluation kit Nordic compatibile
