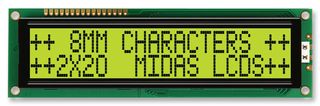

MC22008B6W-SPR-V2
LCD alfanumerico, 20 x 2, nero su giallo/verde, 5 V, interfaccia parallela, inglese/giapponese
L'immagine ha puramente scopi illustrativi. Vedere la descrizione del prodotto.
ProduttoreMIDAS DISPLAYS
Cod. produttoreMC22008B6W-SPR-V2
Codice Prodotto2675639
Gamma ProdottiCompute Module 3+ Series
Datasheet tecnico
Tolto dall'assortimento
Informazioni sui prodotti
ProduttoreMIDAS DISPLAYS
Cod. produttoreMC22008B6W-SPR-V2
Codice Prodotto2675639
Gamma ProdottiCompute Module 3+ Series
Datasheet tecnico
Conteggio Caratteri x Linea20 x 2
Aspetto dello Schermonero su giallo/verde
Tensione Logica5 V
Tipo di Interfacciainterfaccia parallela
Set di Fontinglese/giapponese
Modalità Displayriflettente
Dimensione Carattere9.22mm
Tipo di Display LCDSTN
Dimensioni del Modulo146mm x 43mm
Temperatura di esercizio min-20°C
Temperatura di esercizio max70°C
Costruzione dello SchermoCOB
Colore RetroilluminazioneNo Retroilluminazione
Gamma di prodottiCompute Module 3+ Series
Sostanze estremamente preoccupanti (SVHC)No SVHC (10-Jun-2022)
Panoramica del prodotto
L’MC22008B6W-SPR-V2 Midas è un modulo alfanumerico LCD a chip integrato. La dimensione complessiva del modulo è 146mm x 43mm x 10mm (L x A x D), dimensione caratteri 4,84mm x 9,22mm (L x A), spaziatura tra caratteri 1,16mm x 0,53mm (L x A).
- Tensione di ingresso tipica: 5V
- Corrente di alimentazione: 1,4mA a VDD = 5V
- Numero di caratteri per linea 20 & linea di 2 caratteri
- Altezza caratteri: 8mm
- STN riflettente giallo/grigio
- Direzione di visione ore 6
- Controller SPLC780D
- Intervallo di temperatura di esercizio: da -20°C a 70°C
- Interfaccia parallela standard, alimentazione logica 5V
- Ciclo di lavoro display 1/16, bias di drive 1/5
- No retroilluminazione
- Angolo di visione preferito: ore 6
- Ampio intervallo di temperature di esercizio da -20 a +70°C
- Connessione SIL (sopra, a sinistra) a foro passante a 16 vie, pitch 2,54mm
Avvertenze
La forte domanda di mercato ha causato un'estensione dei tempi di spedizione. Le date di consegna potrebbero variare. Articolo esente da sconti.
Specifiche tecniche
Conteggio Caratteri x Linea
20 x 2
Tensione Logica
5 V
Set di Font
inglese/giapponese
Dimensione Carattere
9.22mm
Dimensioni del Modulo
146mm x 43mm
Temperatura di esercizio max
70°C
Colore Retroilluminazione
No Retroilluminazione
Sostanze estremamente preoccupanti (SVHC)
No SVHC (10-Jun-2022)
Aspetto dello Schermo
nero su giallo/verde
Tipo di Interfaccia
interfaccia parallela
Modalità Display
riflettente
Tipo di Display LCD
STN
Temperatura di esercizio min
-20°C
Costruzione dello Schermo
COB
Gamma di prodotti
Compute Module 3+ Series
Documenti tecnici (2)
Legislazione e ambiente
Paese d'origine:
Paese in cui si è svolta l'ultima parte più significativa del processo produttivoPaese d'origine:China
Paese in cui si è svolta l'ultima parte più significativa del processo produttivo
Paese in cui si è svolta l'ultima parte più significativa del processo produttivoPaese d'origine:China
Paese in cui si è svolta l'ultima parte più significativa del processo produttivo
Tariffa n.:85312095
US ECCN:EAR99
EU ECCN:NLR
Conforme alla direttiva RoHS:Sì
RoHS
Conforme alle norme RoHS sugli ftalati:Sì
RoHS
Sostanza estremamente pericolosa ( SVHC)No SVHC (10-Jun-2022)
Scarica il certificato di conformità del prodotto
Certificato di conformità del prodotto
Peso (kg):.1
