DM330028-2

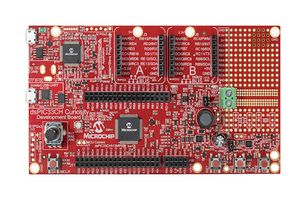

La scheda di sviluppo DsPIC33CH Curiosity è pensata per essere una piattaforma di dimostrazione e sviluppo economica per l'intera famiglia di controllori di segnale digitale ad alte prestazioni dual core dsPIC33CH. Progettata da zero per poter sfruttare a pieno l'IDE MPLAB® X di Microchip, la scheda include un programmatore/debugger integrato e non richiede alcun hardware aggiuntivo, il che la rende un punto di partenza perfetto per esplorare la famiglia dual core dsPIC33CH. Il circuito di test alimentatore a commutazione (SMPS) configurabile può essere azionato nelle modalità buck, boost o buck-boost usando il controllo in voltage mode o current mode di picco.

• Programmatore/debugger PICkit™-On-Board (PKOB) integrato
• x2 interfacce mikroBUS™ per l'espansione dell'hardware, compatibile con una varietà di click board™ esistenti
• x1 LED rosso/verde/blu (RGB) e x2 LED indicatori rossi per uso generico
• x3 pulsanti generici, x1 pulsante di reset MCLR
• Potenziometro 10K
• Interfaccia USB-UART isolata galvanicamente con capacità fino a 460,800 baud
• Terminale a vite della tensione di uscita SMPS
• Generatore di transitori di step di carico SMPS configurabile
• Area di prototipazione SMT e a foro passante per scopi generici
