ADM00276

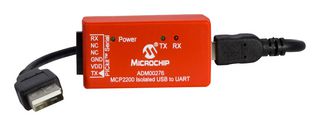

L'ADM00276 Microchip è una scheda demo da USB a UART isolata MCP2200. La scheda offre un ponte USB-UART MCP2200 con isolamento galvanico e LED di stato. Il connettore UART ha una piedinatura seriale PICkit standard. La scheda demo USB-UART con isolamento è una scheda di valutazione e sviluppo USB-UART per il dispositivo MCP2200. Si alimenta dalla porta USB dell'host. Due dei pin GPIO MCP2200 (GP6 e GP7) sono connessi ai LED usati per indicare il traffico da USB a UART quando i pin associati sono configurati rispettivamente come pin LED Tx e LED Rx. Il lato isolato è alimentato esternamente con 3V-5.5V. La scheda offre 3.75KV AC di isolamento elettrico per i segnali UART e di potenza. Microchip Technology Inc. offre un pacchetto software da usare con questa scheda scaricabile dal sito web di Microchip. Questo software per PC si usa per valutare/dimostrare la MCP2200 come dispositivo Virtual Com Port (VCP). Questo software permette anche configurazioni di dispositivo personalizzate.

• LED di trasmissione dedicato (verde) e LED di ricezione (rosso) per indicare il traffico da USB a UART
• LED di potenza isolata (verde) che indica la presenza di corrente nel lato isolato
• Connettore Mini USB
• Strip seriale PICkit a 6 pin con segnali UART (Tx e Rx) e segnali di potenza (VDD e GND)
• Transceiver isolato alimentato esternamente dal lato isolato con 3V-5.5V

Contenuti

Scheda demo USB-UART con isolamento per MCP2200, cavo Mini USB, custodia protettiva di ABS, foglio informativo importante.

Note

Garanzia di 90 giorni. Allo scadere della garanzia, i resi dovranno essere processati da Microchip.
