SWC4242KB120-100
Bobina di carica, senza filo, SWC Series, 12.5 µH, ± 10%, 0.24 ohm, 1 bobina, 1 strato

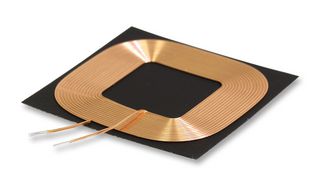

L'immagine ha puramente scopi illustrativi. Vedere la descrizione del prodotto.
ProduttoreLAIRD
Cod. produttoreSWC4242KB120-100
Codice Prodotto2452018
Gamma ProdottiSWC Series
Datasheet tecnico
67 A Stock
Ti serve altro?
Consegna in 1-2 giorni lavorativi
Ordina prima delle 17:00 spedizione standard
| Quantità | |
|---|---|
| 1+ | € 6,960 |
| 10+ | € 5,860 |
| 50+ | € 5,150 |
| 100+ | € 4,860 |
| 200+ | € 4,440 |
| 672+ | € 4,140 |
Prezzo per:Unità
Minimo: 1
Più: 1
€ 6,96 (IVA esc)
Aggiungi codice prodotto /nota
Aggiunto alla tua conferma d'ordine, fattura e nota di spedizione solo per questo ordine.
Questo numero verrà aggiunto alla conferma d'ordine, alla fattura, alla nota di spedizione, all'e-mail di conferma web e all'etichetta del prodotto.
Informazioni sui prodotti
ProduttoreLAIRD
Cod. produttoreSWC4242KB120-100
Codice Prodotto2452018
Gamma ProdottiSWC Series
Datasheet tecnico
Gamma di prodottiSWC Series
Induttanza12.5µH
Tolleranza Induttanza± 10%
Resistenza CC Max0.24ohm
N° di Bobine1 bobina
Numero di strati1 strato
Corrente di Saturazione (Isat)-
Frequenza autorisonante-
Fattore di qualità20 a 100kHz
Corrente alternata (AC) nominale-
Lunghezza Prodotto42mm
Larghezza Prodotto42mm
Altezza Prodotto0.7mm
Montaggio dell'induttoremontaggio su scheda
Temperatura di esercizio min-40°C
Temperatura di esercizio max85°C
Sostanze estremamente preoccupanti (SVHC)No SVHC (07-Nov-2024)
Panoramica del prodotto
The SWC4242KB120-100 is a Wireless Charging Receiver Coil Module compatible with WPC Qi standard. It is assembled with thin and flexible sintered ferrite sheet. It is suitable for battery pack or any devices that need contactless power.
- Optimized Q for highest possible charging efficiency
- -40 to 85℃ Operating temperature range
- 100kHz, 1V Test inductance
Specifiche tecniche
Gamma di prodotti
SWC Series
Tolleranza Induttanza
± 10%
N° di Bobine
1 bobina
Corrente di Saturazione (Isat)
-
Fattore di qualità
20 a 100kHz
Lunghezza Prodotto
42mm
Altezza Prodotto
0.7mm
Temperatura di esercizio min
-40°C
Sostanze estremamente preoccupanti (SVHC)
No SVHC (07-Nov-2024)
Induttanza
12.5µH
Resistenza CC Max
0.24ohm
Numero di strati
1 strato
Frequenza autorisonante
-
Corrente alternata (AC) nominale
-
Larghezza Prodotto
42mm
Montaggio dell'induttore
montaggio su scheda
Temperatura di esercizio max
85°C
Documenti tecnici (1)
Legislazione e ambiente
Paese d'origine:
Paese in cui si è svolta l'ultima parte più significativa del processo produttivoPaese d'origine:China
Paese in cui si è svolta l'ultima parte più significativa del processo produttivo
Paese in cui si è svolta l'ultima parte più significativa del processo produttivoPaese d'origine:China
Paese in cui si è svolta l'ultima parte più significativa del processo produttivo
Tariffa n.:85043180
US ECCN:EAR99
EU ECCN:NLR
Conforme alla direttiva RoHS:Sì
RoHS
Conforme alle norme RoHS sugli ftalati:Sì
RoHS
Sostanza estremamente pericolosa ( SVHC)No SVHC (07-Nov-2024)
Scarica il certificato di conformità del prodotto
Certificato di conformità del prodotto
Peso (kg):.005443
