SM08B-SURS-TF(LF)(SN)
Header maschio, filo-scheda, 0.8 mm, 1 File, 8 Contatti, angolo retto, montaggio superficiale (SMT)

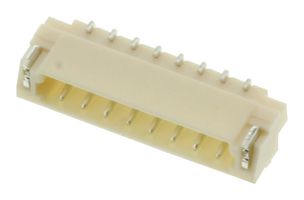

L'immagine ha puramente scopi illustrativi. Vedere la descrizione del prodotto.
ProduttoreJST / JAPAN SOLDERLESS TERMINALS
Cod. produttoreSM08B-SURS-TF(LF)(SN)
Codice Prodotto9491970
Gamma ProdottiSUR
Datasheet tecnico
3 671 A Stock
10 500 Puoi prenotare le disponibilità ora
Consegna in 1-2 giorni lavorativi
Ordina prima delle 17:00 spedizione standard
| Quantità | |
|---|---|
| 10+ | € 0,616 |
| 100+ | € 0,479 |
| 250+ | € 0,426 |
| 500+ | € 0,388 |
| 1000+ | € 0,360 |
| 2500+ | € 0,353 |
Prezzo per:Unità, fornito su nastro tagliato
Minimo: 10
Più: 10
€ 6,16 (IVA esc)
Aggiungi codice prodotto /nota
Aggiunto alla tua conferma d'ordine, fattura e nota di spedizione solo per questo ordine.
Questo numero verrà aggiunto alla conferma d'ordine, alla fattura, alla nota di spedizione, all'e-mail di conferma web e all'etichetta del prodotto.
Informazioni sui prodotti
ProduttoreJST / JAPAN SOLDERLESS TERMINALS
Cod. produttoreSM08B-SURS-TF(LF)(SN)
Codice Prodotto9491970
Gamma ProdottiSUR
Datasheet tecnico
Sistemi di Connessionefilo-scheda
Distanza di Passo0.8mm
No. di Righe1File
No. di Contatti8Contatti
Tipo Terminazione Contattoangolo retto, montaggio superficiale (SMT)
Gamma di prodottiSUR
Protezione del Connettorecon copertura
Materiale Contattoottone
Rivestimento Contattocontatti stagnati
Tipo di Connettoreheader per PCB
Sostanze estremamente preoccupanti (SVHC)No SVHC (21-Jan-2025)
Panoramica del prodotto
L'header protetto con ingresso laterale JST di serie SUR è un connettore IDC filo-scheda mono-fila con pitch di 0,8mm. Con la profondità di 3,9mm e l'altezza di 1,75mm dopo il montaggio sul PCB, si tratta di un connettore molto piccolo. Questo header completamente protetto è dotato di pareti su tutti e quattro i lati per prevenire un collegamento scorretto all'alloggio corrispondente e per prevenire l'ingresso di flussante e altri contaminanti.
- Corrente nominale: 0,5A (32AWG) e 0,2A (36AWG)
- Tensione nominale: 30VDC
- Intervallo di temperatura: da -25°C a 85°C
- Dimensione dei cavi: da 22AWG a 16AWG
- Il numero dei contatti varia da 2 a 22 pin
- Lega di rame con contatti placcati in stagno
- Certificato UL e CSA
Specifiche tecniche
Sistemi di Connessione
filo-scheda
No. di Righe
1File
Tipo Terminazione Contatto
angolo retto, montaggio superficiale (SMT)
Protezione del Connettore
con copertura
Rivestimento Contatto
contatti stagnati
Sostanze estremamente preoccupanti (SVHC)
No SVHC (21-Jan-2025)
Distanza di Passo
0.8mm
No. di Contatti
8Contatti
Gamma di prodotti
SUR
Materiale Contatto
ottone
Tipo di Connettore
header per PCB
Documenti tecnici (1)
Legislazione e ambiente
Paese d'origine:
Paese in cui si è svolta l'ultima parte più significativa del processo produttivoPaese d'origine:Japan
Paese in cui si è svolta l'ultima parte più significativa del processo produttivo
Paese in cui si è svolta l'ultima parte più significativa del processo produttivoPaese d'origine:Japan
Paese in cui si è svolta l'ultima parte più significativa del processo produttivo
Tariffa n.:85366930
US ECCN:EAR99
EU ECCN:NLR
Conforme alla direttiva RoHS:Sì
RoHS
Conforme alle norme RoHS sugli ftalati:Sì
RoHS
Sostanza estremamente pericolosa ( SVHC)No SVHC (21-Jan-2025)
Scarica il certificato di conformità del prodotto
Certificato di conformità del prodotto
Peso (kg):.0001
