B16B-PH-K-S (LF)(SN)
Header maschio, filo-scheda, 2 mm, 1 File, 16 Contatti

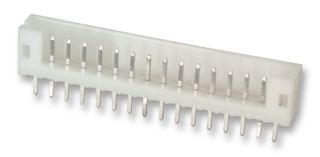

L'immagine ha puramente scopi illustrativi. Vedere la descrizione del prodotto.
ProduttoreJST / JAPAN SOLDERLESS TERMINALS
Cod. produttoreB16B-PH-K-S (LF)(SN)
Codice Prodotto1830770
Gamma ProdottiPH
Datasheet tecnico
76 757 A Stock
Ti serve altro?
Consegna in 1-2 giorni lavorativi
Ordina prima delle 17:00 spedizione standard
| Quantità | |
|---|---|
| 10+ | € 0,518 |
| 100+ | € 0,456 |
| 500+ | € 0,393 |
| 1000+ | € 0,344 |
| 2500+ | € 0,337 |
Prezzo per:Unità
Minimo: 10
Più: 10
€ 5,18 (IVA esc)
Aggiungi codice prodotto /nota
Aggiunto alla tua conferma d'ordine, fattura e nota di spedizione solo per questo ordine.
Questo numero verrà aggiunto alla conferma d'ordine, alla fattura, alla nota di spedizione, all'e-mail di conferma web e all'etichetta del prodotto.
Informazioni sui prodotti
ProduttoreJST / JAPAN SOLDERLESS TERMINALS
Cod. produttoreB16B-PH-K-S (LF)(SN)
Codice Prodotto1830770
Gamma ProdottiPH
Datasheet tecnico
Sistemi di Connessionefilo-scheda
Distanza di Passo2mm
No. di Righe1File
No. di Contatti16Contatti
Tipo Terminazione Contattodritta con assemblaggio su foro passante (THT)
Gamma di prodottiPH
Protezione del Connettorecon copertura
Materiale Contattoottone
Rivestimento Contattocontatti stagnati
Tipo di Connettoreheader per PCB
Sostanze estremamente preoccupanti (SVHC)No SVHC (21-Jan-2025)
Panoramica del prodotto
B16B-PH-K-S (LF)(SN) is a PH series disconnect able crimp-style header. This thin, low-profile connector features a 2.0mm pitch, stands 8.0mm high after mounting, and is 4.5mm wide. It is designed to meet the demand for high-density connections of internal wires to printed circuit boards. The connector is compact, highly reliable, and cost-effective. Recognized to E60389 and R75087.
- Reliable contact, fully shrouded header, 2.0mm pitch
- Printed circuit board retention mechanism, surface mount model (SMT)
- 16 number of circuits, natural (white) colour
- Top entry type, clinched indication
- 2A AC/DC (AWG #24)current rating, 100V AC/DC voltage rating
- Applicable PC board thickness range from 0.8 to 1.6mm
- 10mohm max contact resistance (initial value), 1,000Mohm min insulation resistance
- Temperature range from -25 to +85°C
Avvertenze
Market demand for this product has caused an extension in leadtimes. Delivery dates may fluctuate. Product exempt from discounts.
Specifiche tecniche
Sistemi di Connessione
filo-scheda
No. di Righe
1File
Tipo Terminazione Contatto
dritta con assemblaggio su foro passante (THT)
Protezione del Connettore
con copertura
Rivestimento Contatto
contatti stagnati
Sostanze estremamente preoccupanti (SVHC)
No SVHC (21-Jan-2025)
Distanza di Passo
2mm
No. di Contatti
16Contatti
Gamma di prodotti
PH
Materiale Contatto
ottone
Tipo di Connettore
header per PCB
Documenti tecnici (1)
Prodotti associati
2 prodotti trovati
Legislazione e ambiente
Paese d'origine:
Paese in cui si è svolta l'ultima parte più significativa del processo produttivoPaese d'origine:Malaysia
Paese in cui si è svolta l'ultima parte più significativa del processo produttivo
Paese in cui si è svolta l'ultima parte più significativa del processo produttivoPaese d'origine:Malaysia
Paese in cui si è svolta l'ultima parte più significativa del processo produttivo
Tariffa n.:85366930
US ECCN:EAR99
EU ECCN:NLR
Conforme alla direttiva RoHS:Sì
RoHS
Conforme alle norme RoHS sugli ftalati:Sì
RoHS
Sostanza estremamente pericolosa ( SVHC)No SVHC (21-Jan-2025)
Scarica il certificato di conformità del prodotto
Certificato di conformità del prodotto
Peso (kg):.001
