TLD609812BEVALTOBO1
Evaluation board, TLD6098-1EP, boost (step up), analogico, digitale, 8V-27V in, 50V out, 1A
L'immagine ha puramente scopi illustrativi. Vedere la descrizione del prodotto.
ProduttoreINFINEON
Cod. produttoreTLD609812BEVALTOBO1
Codice Prodotto4410898
Anche noto comeSP005902850
1 A Stock
Ti serve altro?
Consegna in 1-2 giorni lavorativi
Ordina prima delle 17:00 spedizione standard
| Quantità | |
|---|---|
| 1+ | € 125,300 |
Prezzo per:Unità
Minimo: 1
Più: 1
€ 125,30 (IVA esc)
Aggiungi codice prodotto /nota
Aggiunto alla tua conferma d'ordine, fattura e nota di spedizione solo per questo ordine.
Questo numero verrà aggiunto alla conferma d'ordine, alla fattura, alla nota di spedizione, all'e-mail di conferma web e all'etichetta del prodotto.
Informazioni sui prodotti
ProduttoreINFINEON
Cod. produttoreTLD609812BEVALTOBO1
Codice Prodotto4410898
Anche noto comeSP005902850
Topologia DispositivoBoost
No. di Uscite1Uscite
Corrente di Uscita1A
Tensione di Uscita48.6V
Tensione di Ingresso Min8V
Tensione di Ingresso Max27V
Chip CoreTLD6098-1EP
Tipo di Controllo DimmeraggioPWM
Contenuto KitEvaluation board TLD6098-1EP
Gamma di prodotti-
Sostanze estremamente preoccupanti (SVHC)No SVHC (21-Jan-2025)
Panoramica del prodotto

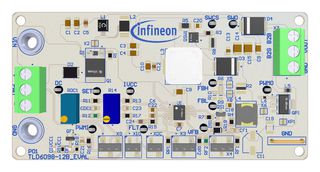

TLD609812BEVALTOBO1 is a PCB board designed to supply high-power LED with TLD6098-1EP in boost topologies. It serves boost to ground and boost to battery configurations, depending on the load connection at the terminal X7. In both configurations, the board can deliver up to 25W. Auxiliary circuits are present and enabled to protect the DC-DC and the load during the short to ground failure. Suitable for automotive LED lighting (LED driver) and voltage pre-regulator applications.
- Built-in diagnosis and protection features
- Pulse width modulator to implement a dimming function with reduced colour shifting
- Coded faults to easily detect the root cause of load failures
- Voltage loop availability to implement constant output voltage power supply
- Boost to ground and boost to battery available on the same board
- Easy to set-up
Specifiche tecniche
Topologia Dispositivo
Boost
Corrente di Uscita
1A
Tensione di Ingresso Min
8V
Chip Core
TLD6098-1EP
Contenuto Kit
Evaluation board TLD6098-1EP
Sostanze estremamente preoccupanti (SVHC)
No SVHC (21-Jan-2025)
No. di Uscite
1Uscite
Tensione di Uscita
48.6V
Tensione di Ingresso Max
27V
Tipo di Controllo Dimmeraggio
PWM
Gamma di prodotti
-
Documenti tecnici (1)
Legislazione e ambiente
Paese d'origine:
Paese in cui si è svolta l'ultima parte più significativa del processo produttivoPaese d'origine:Germany
Paese in cui si è svolta l'ultima parte più significativa del processo produttivo
Paese in cui si è svolta l'ultima parte più significativa del processo produttivoPaese d'origine:Germany
Paese in cui si è svolta l'ultima parte più significativa del processo produttivo
Tariffa n.:84733020
US ECCN:EAR99
EU ECCN:NLR
Conforme alla direttiva RoHS:Sì
RoHS
Conforme alle norme RoHS sugli ftalati:In attesa di conferma
Sostanza estremamente pericolosa ( SVHC)No SVHC (21-Jan-2025)
Scarica il certificato di conformità del prodotto
Certificato di conformità del prodotto
Peso (kg):.18
