REFDAB11KIZSICSYSTOBO1
Scheda reference design, IMZ120R030M1H/IMBF170R1K0M1, convertitore DC-DC CLLC bidirezionale

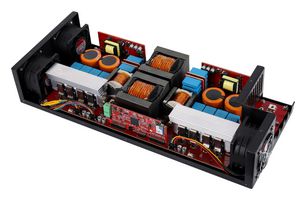

L'immagine ha puramente scopi illustrativi. Vedere la descrizione del prodotto.
ProduttoreINFINEON
Cod. produttoreREFDAB11KIZSICSYSTOBO1
Codice Prodotto3766011
Anche noto comeSP005556834
Datasheet tecnico
Disponibile per l'ordine
Tempo di approvvigionamento standard del produttore: 28 settimana/e
Avvisami non appena disponibile
| Quantità | |
|---|---|
| 1+ | € 1 691,000 |
Prezzo per:Unità
Minimo: 1
Più: 1
€ 1 691,00 (IVA esc)
Aggiungi codice prodotto /nota
Aggiunto alla tua conferma d'ordine, fattura e nota di spedizione solo per questo ordine.
Questo numero verrà aggiunto alla conferma d'ordine, alla fattura, alla nota di spedizione, all'e-mail di conferma web e all'etichetta del prodotto.
Informazioni sui prodotti
ProduttoreINFINEON
Cod. produttoreREFDAB11KIZSICSYSTOBO1
Codice Prodotto3766011
Anche noto comeSP005556834
Datasheet tecnico
Produttore ChipInfineon
Numero Core ChipIMZ120R030M1H, IMBF170R1K0M1, XMC4400-F100k512 BA
Tipo di Applicazione KitGestione Alimentazione
Sottotipo ApplicazioneConvertitore DC-DC CLLC bidirezionale
Architettura CoreARM
Sub-Architettura CoreCortex-M4
Nome Famiglia Dispositivi-
Contenuto KitMain power board, Auxiliary power board, Controller Board
Gamma di prodotti-
Sostanze estremamente preoccupanti (SVHC)No SVHC (21-Jan-2025)
Panoramica del prodotto
REF-DAB11KIZSICSYS is a CLLC resonant DC/DC converter board able to provide up to 11kW at 800V output voltage. With its highly efficient bi-directional power flow capability and soft switching characteristics it is the ideal building block to speed up the fast prototyping of any EV and ESS charger project.
- 11kW at full output voltage range
- Bi-directional power flow capability
- High peak efficiency <gt/>= 97.2%
- High power density: 4.1kW/l
- Synchronous rectification
- 1200V and 1700V CoolSiC™ MOSFETs
Specifiche tecniche
Produttore Chip
Infineon
Tipo di Applicazione Kit
Gestione Alimentazione
Architettura Core
ARM
Nome Famiglia Dispositivi
-
Gamma di prodotti
-
Numero Core Chip
IMZ120R030M1H, IMBF170R1K0M1, XMC4400-F100k512 BA
Sottotipo Applicazione
Convertitore DC-DC CLLC bidirezionale
Sub-Architettura Core
Cortex-M4
Contenuto Kit
Main power board, Auxiliary power board, Controller Board
Sostanze estremamente preoccupanti (SVHC)
No SVHC (21-Jan-2025)
Documenti tecnici (1)
Legislazione e ambiente
Paese d'origine:
Paese in cui si è svolta l'ultima parte più significativa del processo produttivoPaese d'origine:China
Paese in cui si è svolta l'ultima parte più significativa del processo produttivo
Paese in cui si è svolta l'ultima parte più significativa del processo produttivoPaese d'origine:China
Paese in cui si è svolta l'ultima parte più significativa del processo produttivo
Tariffa n.:84733020
US ECCN:3A991.a.2
EU ECCN:NLR
Conforme alla direttiva RoHS:Sì
RoHS
Conforme alle norme RoHS sugli ftalati:Sì
RoHS
Sostanza estremamente pericolosa ( SVHC)No SVHC (21-Jan-2025)
Scarica il certificato di conformità del prodotto
Certificato di conformità del prodotto
Peso (kg):.25
