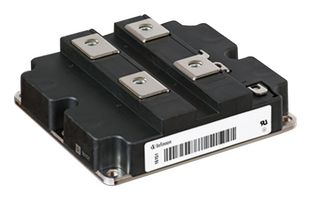

FZ2400R12HP4HOSA2
Modulo IGBT, commutatore singolo, 2.4 kA, 1.7 V, 12.5 kW, 175 °C, modulo
Disponibile per l'ordine
Tempo di approvvigionamento standard del produttore: 16 settimana/e
Avvisami non appena disponibile
| Quantità | |
|---|---|
| 1+ | € 930,250 |
Prezzo per:Unità
Minimo: 1
Più: 1
€ 930,25 (IVA esc)
Aggiungi codice prodotto /nota
Aggiunto alla tua conferma d'ordine, fattura e nota di spedizione solo per questo ordine.
Questo numero verrà aggiunto alla conferma d'ordine, alla fattura, alla nota di spedizione, all'e-mail di conferma web e all'etichetta del prodotto.
Informazioni sui prodotti
ProduttoreINFINEON
Cod. produttoreFZ2400R12HP4HOSA2
Codice Prodotto3227678
Gamma ProdottiIHM-B
Anche noto comeFZ2400R12HP4, SP001172160
Datasheet tecnico
Configurazione Transistore IGBTcommutatore singolo
Corrente di Collettore continua2.4kA
Corrente di Collettore CC2.4kA
Tensione di saturazione Collettore-Emettitore1.7V
Tensione Saturaz Collettore-Emettitore Vce(on)1.7V
Dissipazione di Potenza Pd12.5kW
Dissipazione di potenza12.5kW
Temperatura di Giunzione Tj Max175°C
Temperatura di esercizio max175°C
Stile di Case del Transistormodulo
Terminazione IGBTTab
Massima tensione Collettore-Emettitore1.2kV
Tensione Collettore-Emettitore V(br)ceo1.2kV
Tecnologia Transistore IGBTIGBT 4 [Trench/Field Stop]
Montaggio Transistorea pannello
Gamma di prodottiIHM-B
Sostanze estremamente preoccupanti (SVHC)No SVHC (21-Jan-2025)
Panoramica del prodotto
L'FZ2400R12HP4HOSA2 è un modulo IGBT a singolo switch da 1200V con Trench-IGBT4 a commutazione "soft". Le applicazioni potenziali includono i convertitori ad alta potenza, gli azionamenti motore e le turbine eoliche.
- Densità di potenza elevata, corpo IHMB standardizzato
- Temperatura di esercizio estesa (Tvj op)
- Isolamento: 4KV AC 1min
- Package con CTI > 400, riconosciuto UL
- Larghezza: 140mm, lunghezza: 130mm
- Tensione collettore-emettitore: 1200V a Tvj = 25°C
- Corrente di collettore DC continua: 2400A a TC = 95°C, Tvj max = 175°C
- Tensione diretta: 1,8V tipica a IF = 2400A, VGE = 0V, Tvj = 25°C
- Intervallo di temperatura in condizioni di commutazione: da -40 a 150°C
Avvertenze
La forte domanda di mercato ha causato un'estensione dei tempi di spedizione. Le date di consegna potrebbero variare. Articolo esente da sconti.
Specifiche tecniche
Configurazione Transistore IGBT
commutatore singolo
Corrente di Collettore CC
2.4kA
Tensione Saturaz Collettore-Emettitore Vce(on)
1.7V
Dissipazione di potenza
12.5kW
Temperatura di esercizio max
175°C
Terminazione IGBT
Tab
Tensione Collettore-Emettitore V(br)ceo
1.2kV
Montaggio Transistore
a pannello
Sostanze estremamente preoccupanti (SVHC)
No SVHC (21-Jan-2025)
Corrente di Collettore continua
2.4kA
Tensione di saturazione Collettore-Emettitore
1.7V
Dissipazione di Potenza Pd
12.5kW
Temperatura di Giunzione Tj Max
175°C
Stile di Case del Transistor
modulo
Massima tensione Collettore-Emettitore
1.2kV
Tecnologia Transistore IGBT
IGBT 4 [Trench/Field Stop]
Gamma di prodotti
IHM-B
Documenti tecnici (1)
Legislazione e ambiente
Paese d'origine:
Paese in cui si è svolta l'ultima parte più significativa del processo produttivoPaese d'origine:Germany
Paese in cui si è svolta l'ultima parte più significativa del processo produttivo
Paese in cui si è svolta l'ultima parte più significativa del processo produttivoPaese d'origine:Germany
Paese in cui si è svolta l'ultima parte più significativa del processo produttivo
Tariffa n.:85412900
US ECCN:EAR99
EU ECCN:NLR
Conforme alla direttiva RoHS:Sì
RoHS
Conforme alle norme RoHS sugli ftalati:Sì
RoHS
Sostanza estremamente pericolosa ( SVHC)No SVHC (21-Jan-2025)
Scarica il certificato di conformità del prodotto
Certificato di conformità del prodotto
Peso (kg):1.151
