FS75R07W2E3B11ABOMA1
Modulo IGBT, Six Pack [ponte intero], 95 A, 1.45 V, 275 W, 150 °C, modulo
Disponibile per l'ordine
Tempo di approvvigionamento standard del produttore: 28 settimana/e
Avvisami non appena disponibile
| Quantità | |
|---|---|
| 1+ | € 55,220 |
| 5+ | € 51,380 |
| 10+ | € 47,530 |
| 50+ | € 45,360 |
Prezzo per:Unità
Minimo: 1
Più: 1
€ 55,22 (IVA esc)
Aggiungi codice prodotto /nota
Aggiunto alla tua conferma d'ordine, fattura e nota di spedizione solo per questo ordine.
Questo numero verrà aggiunto alla conferma d'ordine, alla fattura, alla nota di spedizione, all'e-mail di conferma web e all'etichetta del prodotto.
Informazioni sui prodotti
ProduttoreINFINEON
Cod. produttoreFS75R07W2E3B11ABOMA1
Codice Prodotto3267603
Gamma ProdottiEasyPACK
Anche noto comeFS75R07W2E3_B11A, SP000865130
Datasheet tecnico
Configurazione Transistore IGBTSix Pack [ponte intero]
Corrente di Collettore CC95A
Corrente di Collettore continua95A
Tensione di saturazione Collettore-Emettitore1.45V
Tensione Saturaz Collettore-Emettitore Vce(on)1.45V
Dissipazione di Potenza Pd275W
Dissipazione di potenza275W
Temperatura di esercizio max150°C
Temperatura di Giunzione Tj Max150°C
Stile di Case del Transistormodulo
Terminazione IGBTmontaggio a pressione
Massima tensione Collettore-Emettitore650V
Tensione Collettore-Emettitore V(br)ceo650V
Tecnologia Transistore IGBTIGBT 3 [Trench/Field Stop]
Montaggio Transistorea pannello
Gamma di prodottiEasyPACK
Sostanze estremamente preoccupanti (SVHC)No SVHC (21-Jan-2025)
Panoramica del prodotto

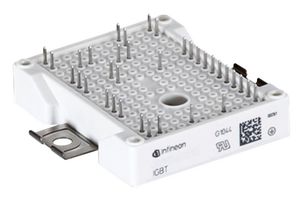

FS75R07W2E3B11ABOMA1 is an EasyPACK module with Trench/Fieldstop IGBT3 and emitter controlled. Typical applications include hybrid electrical vehicles, motor drives and air conditioning.
- Collector-emitter- voltage Vces of 650V(Tvj = 25°C)
- Continuous DC collector current Ic of 75A(Tc = 80°C, Tvj max = 175°C )
- Repetitive peak collector current of 150A(tp = 1ms)
- Total power dissipation of 275W
- Low switching losses
- Rugged mounting due to integrated mounting clamps
- High power density and compact design
- Integrated NTC temperature sensor
Avvertenze
Market demand for this product has caused an extension in leadtimes. Delivery dates may fluctuate. Product exempt from discounts.
Specifiche tecniche
Configurazione Transistore IGBT
Six Pack [ponte intero]
Corrente di Collettore continua
95A
Tensione Saturaz Collettore-Emettitore Vce(on)
1.45V
Dissipazione di potenza
275W
Temperatura di Giunzione Tj Max
150°C
Terminazione IGBT
montaggio a pressione
Tensione Collettore-Emettitore V(br)ceo
650V
Montaggio Transistore
a pannello
Sostanze estremamente preoccupanti (SVHC)
No SVHC (21-Jan-2025)
Corrente di Collettore CC
95A
Tensione di saturazione Collettore-Emettitore
1.45V
Dissipazione di Potenza Pd
275W
Temperatura di esercizio max
150°C
Stile di Case del Transistor
modulo
Massima tensione Collettore-Emettitore
650V
Tecnologia Transistore IGBT
IGBT 3 [Trench/Field Stop]
Gamma di prodotti
EasyPACK
Documenti tecnici (1)
Legislazione e ambiente
Paese d'origine:
Paese in cui si è svolta l'ultima parte più significativa del processo produttivoPaese d'origine:Germany
Paese in cui si è svolta l'ultima parte più significativa del processo produttivo
Paese in cui si è svolta l'ultima parte più significativa del processo produttivoPaese d'origine:Germany
Paese in cui si è svolta l'ultima parte più significativa del processo produttivo
Tariffa n.:85412900
US ECCN:EAR99
EU ECCN:NLR
Conforme alla direttiva RoHS:Sì
RoHS
Conforme alle norme RoHS sugli ftalati:Sì
RoHS
Sostanza estremamente pericolosa ( SVHC)No SVHC (21-Jan-2025)
Scarica il certificato di conformità del prodotto
Certificato di conformità del prodotto
Peso (kg):.01
