MDO-2102EX

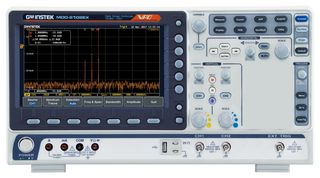

L’MDO-2102EX GW Instek è un oscilloscopio a memoria digitale di serie MDO-2000E da 100MHz, 2 canali, dotato di analizzatore di spettro, generatore di forme d’onda arbitrario, DMM a 5000 conteggi e alimentatore da 5V/1A. Nell’entrare in modalità spettro, la serie MDO-2000E mostra una schermata completa del dominio di frequenza. Gli utenti possono inserire la frequenza centrale, span, frequenza di avvio e di stop in base ai requisiti di test, in modo da osservare in maniera rapida e intuitiva il range di frequenza richiesto e permettere agli utenti di usufruire dell’interfaccia di un vero analizzatore di spettro. Il dominio di frequenza della serie MDO-2000E include anche le impostazioni del tipo di traccia dello spettro (normale, max-hold, min-hold e media). Gli utenti possono selezionare liberamente le varie tracce di spettro per una visualizzazione simultanea. Il metodo di rilevamento (sample, +peak, -peak ed average) si può impostare individualmente per ciascun Trace.

• Tempo di salita 3.5ns, limite di larghezza di banda 20Mhz, tasso di campionamento in tempo reale 1Gsps
• 8bit, risoluzione 1mV - 10V/div, frequenza di aggiornamento delle forme d’onda fino a 120,000wfms/s
• Memorie a 29000 segmenti, la funzione data log è in grado di tracciare le variazioni di segnale fino a 1000 ore
• Il valore di FFT massimo 1M offre misurazioni con risoluzione di dominio di frequenza più elevata
• Posizione di offset da 1mV/div a 20mV/div: ±0.5V, funzione di memorizzazione di rete, funzione mask test
• Elaborazione di segnale delle forme d’onda: +, -, ×, ÷, FFT, espressione definita dall’utente
• Display a colori WVGA LCD TFT di 8"
• Porta USB, porta Ethernet(LAN), go-no go BNC, interfaccia di blocco stile kensington
• Funzione di trigger e decodifica di bus seriale I2C/SPI/UART/CAN/LIN, intervallo di temperatura da 0°C a 50°C
• Dimensioni: 384mm x 208mm x 127,3mm

Contenuti

Oscilloscopio a memoria digitale, guida rapida, CD con manuale utente, cavo di alimentazione, 2 cavi BNC-BNC, cavo di prova con morsetto ad alligatore, cavo di prova con spina a banana, sonda passiva commutabile.

Note

Servizi di calibrazione disponibili. Scegli tra un Servizio certificato standard e una calibrazione accreditata UKAS riconosciuta a livello internazionale. Visita la pagina sulle calibrazioni per maggiori dettagli.
