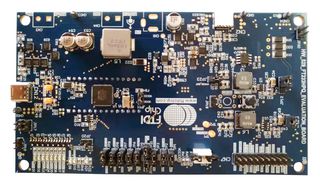

UMFT233HPEV

L'UMFT233HPEV è un evaluation module per bridge da USB high speed a serial/FIFO mono canale. Il modulo ha 138,5mm x 77mm di dimensioni, con una coppia di porte USB-C PD incorporate in esso. La prima di queste porte è capace sia di Sink (ricezione alimentazione) che Source (emissione alimentazione). La seconda porta serve solo da porta Sink. Entrambe queste porte sono in grado di supportare i profili PDO (Power Delivery Object) di 5V, 9V, 12V, 15V e 20V. Questi profili possono essere configurati attraverso una memoria EEPROM esterna, con dei segnalatori LED a indicare quale profilo PDO è in uso. Mentre la prima porta offre sia trasmissione di dati che USB Power Delivery, la seconda porta ha solo le capacità di PD. Include anche una funzione di pass-through dell'alimentazione, con la quale la potenza di ingresso nella seconda porta viene passata alla prima porta. Il controllo esterno della policy di Power Delivery si può effettuare tramite l'interfaccia I2C a bordo e i pin GPIO. I pin GPIO permettono di regolare il regolatore di tensione e l'interruttore di carico.

• Due porte USB PD Type-C™ con PD1 (porta di Sink iniziale) e PD2 (porta solo Sink)
• Supporta il funzionamento auto alimentato e alimentato via bus
• Opzioni di jumper configurabili per abilitare/disabilitare il circuito pass-through o il regolazione di tensione DC
• Supporta il controllo esterno della policy di Power Delivery tramite l'I2C a bordo e i pin GPIO
• Opzioni di jumper configurabili per connettere I2C
• Segnalatori LED per ogni pin GPIO, segnali PWREN#, SUSPEND# e alimentazione del sistema
• Punti di test per tutte le tensioni di alimentazione, tensioni di core, tensioni di PD VBUS e tensioni CC
• EEPROM esterna per opzioni configurabili
• Le applicazioni tipiche includono l'integrazione rapida di USB nei sistemi elettronici esistenti
• Le applicazioni tipiche includono le piattaforme di prototipazione dell'interfaccia USB in un nuovo sistema
