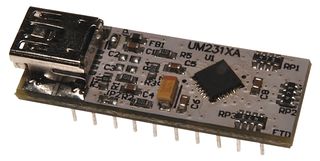

UMFT231XA-01

L'UMFT231XA-01 è un modulo di sviluppo da USB a UART in full handshake basato su FT231X. L'UMFT231XA è un modulo di sviluppo per l'FT231XQ FTDI, uno dei dispositivi della gamma di circuiti integrati bridge di interfaccia USB di FTDI. L'FT231X è un'interfaccia USB-UART con funzione di rilevamento caricabatteria, che permette di caricare le batterie con una corrente più alta da una porta Charger dedicata (senza enumerazione di FT231X). In aggiunta, mette a disposizione le modalità di interfaccia bit bang sincrona e asincrona. Il clock generato internamente (6MHz, 12MHz e 24MHz) può essere indirizzato sul pin CBUS per pilotare un microprocessore o una logica esterna.

• L'UMFT231XA-01 è un modulo progettato per l'innesto in un socket DIP a 20 pin con spaziatura standard 0,3″.
• Variante di pin lunga: 5,6mm
• La presa USB 'mini-B' integrata permette di connettere il modulo con un PC via cavo USB standard A - mini B
• Funzioni configurabili tramite i collegamenti a saldare
• La disposizione di default dei collegamenti a saldare permette al modulo di funzionare senza fili periferici o application board

Avvertenze

L'utilizzo di questo dispositivo nei sistemi salvavita e/o nelle applicazioni di sicurezza è interamente a rischio dell'utente. La forte domanda di mercato ha causato un'estensione dei tempi di spedizione. Le date di consegna potrebbero variare. Articolo esente da sconti.

Note

La mancata rimozione adeguata della saldatura da JP1 e JP2 può causare un cortocircuito diretto tra due alimentatori diversi, danneggiando così il modulo UMFT231XA-01 e il circuito target.
