B57464S0100M000

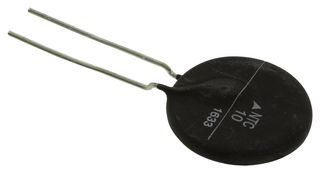

B57464S100M è un termistore NTC a 2 pin con conduttori piegati in filo di rame stagnato e disco termistore rivestito. Questo prodotto della serie B57464S0 è marcato con il logo del produttore, valore di resistenza ed NTC stampati sopra. Il cavo (filo) si può piegare a una distanza minima del doppio del diametro del filo + 4mm dalla testa o alloggio del componente. Durante la piegatura, assicurarsi che il filo sia meccanicamente sollevato dall'alloggio o testa. Il raggio di piegatura deve essere di almeno 0,75 mm. La rotazione (torsione) di 180° di un reoforo piegato di 90° è possibile a 6mm dalla parte inferiore del corpo del termistore. Per la saldatura, si possono usare flussanti in resina o non attivati. Le saldature con preriscaldamento insufficiente possono causare fratture nella ceramica. È adatto per la limitazione della corrente di spunto, alimentatori switching e motori soft-start (per es. negli aspirapolvere).

• Il raggio di piegatura deve essere di almeno 0,75mm
• Elevata capacità di assorbimento dell'energia
• Potenza massima 6,7W

Avvertenze

Evitano la contaminazione della superficie dei termistori durante la riposizione, la manipolazione e la lavorazione. Non toccare i componenti con le mani nude. Il processo di lavaggio può essere dannoso a causa dei possibili carichi meccanici ciclici/statici.

Note

L'auto-riscaldamento di un termistore durante il funzionamento dipende dal carico applicato e dal fattore di dissipazione applicabile. Si consiglia l'uso dei guanti.
