410-299

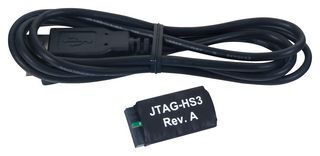

Il 210-299P-KIT è un cavo di programmazione JTAG-HS3 per schede di sviluppo Digilent con FPGA Xilinx e SOC. Il cavo di programmazione JTAG-HS3 è una soluzione di programmazione/debug veloce per Xilinx FPGA e SoC. È totalmente compatibile con tutti gli strumenti Xilinx e può essere pilotato senza problemi da iMPACT, ChipScope™, EDK e Vivado™. L'HS3 si attacca alle schede target con la basetta di programmazione Xilinx 2x7, 2mm. Il PC alimenta la JTAG-HS3 attraverso la porta USB e, una volta collegato, lo riconosce come cavo di programmazione Digilent anche se il cavo non è collegato alla scheda target. L'HS3 ha un perno Vref separato per alimentare i buffer di segnale JTAG. I buffer a tre stati ad alta velocità 24mA consentono all'HS3 di pilotare schede target con tensioni di segnale da 1,8 a 5V e velocità bus fino a 30Mbps. Per funzionare correttamente, il perno Vref HS3 deve essere collegato alla stessa alimentazione di tensione (VCCO_0) che aziona la porta JTAG sull'FPGA.

• Utilizza connettore USB2 micro_AB
• Si collega direttamente alla basetta standard Xilinx JTAG
• Vref separato trasporta tensioni di segnale JTAG
• La tensione di riferimento Vref può essere qualsiasi tensione tra 1,8 e 5V
• Compatibile con Xilinx ISE® 14.1 e successivi, Xilinx Vivado 2013.3 e successivi
• Soluzione di programmazione/debug JTAG piccola, completa e compatta per Xilinx FPGA e SoC
• Porta USB2 ad alta velocità che può azionare il bus JTAG fino a 30Mbps (frequenza regolabile dall'utente)
