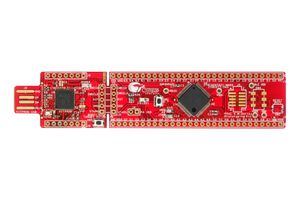

CY8CKIT-043

CY8CKIT-043 è un kit di prototipazione per i PSoC 4 M-series. Questo kit è progettato come piattaforma di prototipazione poco costosa e facile da usare. Il dispositivo PSoC 4200M è un'espansione della famiglia di dispositivi PSoC 4, che offre più flash, GPIO, blocchi analogici e digitali programmabili. Il dispositivo PSoC 4200M (CY8C4247AZI-M485) è un SoC integrato programmabile che integra funzioni periferiche analogiche e digitali personalizzate, memoria e un microcontrollore ARM Cortex-M0 su un singolo chip. Le funzioni periferiche analogiche e digitali programmabili permettono una flessibilità più elevata, sintonizzazione sul campo del design e un tempo di lancio sul mercato più rapido. Il kit di prototipazione di PSoC 4 M-series integra anche Cypress KitProg, che abilita le funzionalità di programmazione, debug e bridging su scheda come USB-UART e USB-I2C. Il KitProg è usato per programmare ed effettuare il debug del dispositivo PSoC 4200M target che permette di separare la scheda KitProg dalla scheda target PSoC 4 M-Series.

• Funzionamento 3.3V-5.5V, LED per fornire il feedback
• Condensatori CMOD integrati per abilitare lo sviluppo CapSense, condensatori di bypass per la conversione ADC di qualità
• Pulsante per fornire un input all'utente, condensatori di carico per connettere l'oscillatore a cristallo esterno da 32KHz
• Il LED color ambra indica l'accensione, il LED verde indica lo stato e il LED blu si accende con effetto "breathing"
• Offre una scheda di breakout con footprint aperto per massimizzare l'utilità finale di PSoC 4200M
• PSoC 4200M, connettori a strip dello PSoC 4200M J1 e J2, strip di programmazione/debug a 10 pin J5 PSoC 4200M
• Dispositivo U1 KitProg (PSoC 5LP) (CY8C5868LTI-LP039), strip KitProg J8, J9 e connessione SWD J3, J7
• Connettore USB J6, modulo U4 EZ-BLE PRoC (solo footprint)
• 1 interruttore DPDT SW4 per selezionare il dispositivo target SWD (solo footprint), design della scheda 'snappable' perforata
• Jumper J4 di misurazione della corrente (solo footprint)

Contenuti

Kit di prototipazione di PSoC 4 M-series CY8CKIT-043, guida rapida.

Avvertenze

La scheda va protetta da qualsiasi condizione di sovracorrente e connessioni di alimentazione scambiate.
