PYBE30-Q48-D15H-DIN

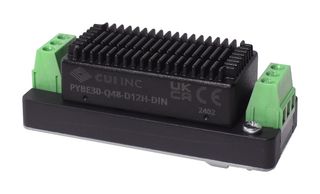

Convertitore DC/DC isolato su guida DIN, con dissipatore di calore, ambito ITE, 4:1, 30 W, 2 uscite
L'immagine ha puramente scopi illustrativi. Vedere la descrizione del prodotto.
ProduttoreCUI
Cod. produttorePYBE30-Q48-D15H-DIN
Codice Prodotto4296880
Gamma ProdottiPYBE30 Series
Datasheet tecnico
Fuori produzione
Informazioni sui prodotti
ProduttoreCUI
Cod. produttorePYBE30-Q48-D15H-DIN
Codice Prodotto4296880
Gamma ProdottiPYBE30 Series
Datasheet tecnico
Applicazioni alimentatoreambito ITE
Rapporto di Ingresso4:1
Potenza di Uscita Max30W
Numero di Uscite2 uscite
Tensione in uscita - Uscita 115VDC
Corrente in uscita - Uscita 11A
Tensione in uscita - Uscita 2-15VDC
Corrente in uscita - Uscita 2-1A
Regolazione di UscitaRegolato
Tensione di isolamento1.5kV
Tipo di Uscita Convertitore CC / CCFisso
Tensione di Ingresso in DC Nom48V
Larghezza31.5mm
Altezza29.9mm
Profonditá76mm
Tensione di Ingresso CC Min18V
Tensione di Ingresso CC Max75V
Gamma di prodottiPYBE30 Series
Sostanze estremamente preoccupanti (SVHC)No SVHC (14-Jun-2023)
Panoramica del prodotto
PYBE30-Q48-D15H-DIN is a PYBE30 series high efficiency isolated DC to DC converter packaged in an industry standard 2 x 1inch footprint. Supporting a 4:1 input range and regulated output, the series is ideal for battery-driven applications where charging and discharging conditions require an ultra-wide input range. This encapsulated unit also comes standard with an operating temperature range of -40 to +85°C, providing a rugged solution for use in harsh environments.
- 48VDC typical input voltage, dual regulated output
- ±15VDC output voltage, ±1000mA maximum output current
- 30W maximum output power, 88% typical efficiency
- 1500VDC isolation, industry standard pin-out
- Continuous short circuit protection, overvoltage protection, overcurrent protection
- Operating temperature range from -40 to +80°C
- Certified to 62368-1: EN, BS EN
- 300KHz PWM mode switching frequency, aluminium alloy case material
- With heatsink, DIN-rail mounting style
- Dimension is 76 x 31.50 x 29.90mm
Specifiche tecniche
Applicazioni alimentatore
ambito ITE
Potenza di Uscita Max
30W
Tensione in uscita - Uscita 1
15VDC
Tensione in uscita - Uscita 2
-15VDC
Regolazione di Uscita
Regolato
Tipo di Uscita Convertitore CC / CC
Fisso
Larghezza
31.5mm
Profonditá
76mm
Tensione di Ingresso CC Max
75V
Sostanze estremamente preoccupanti (SVHC)
No SVHC (14-Jun-2023)
Rapporto di Ingresso
4:1
Numero di Uscite
2 uscite
Corrente in uscita - Uscita 1
1A
Corrente in uscita - Uscita 2
-1A
Tensione di isolamento
1.5kV
Tensione di Ingresso in DC Nom
48V
Altezza
29.9mm
Tensione di Ingresso CC Min
18V
Gamma di prodotti
PYBE30 Series
Documenti tecnici (1)
Legislazione e ambiente
Paese d'origine:
Paese in cui si è svolta l'ultima parte più significativa del processo produttivoPaese d'origine:Sudan
Paese in cui si è svolta l'ultima parte più significativa del processo produttivo
Paese in cui si è svolta l'ultima parte più significativa del processo produttivoPaese d'origine:Sudan
Paese in cui si è svolta l'ultima parte più significativa del processo produttivo
Tariffa n.:85044095
US ECCN:EAR99
EU ECCN:NLR
Conforme alla direttiva RoHS:Y-Ex
RoHS
Conforme alle norme RoHS sugli ftalati:Sì
RoHS
Sostanza estremamente pericolosa ( SVHC)No SVHC (14-Jun-2023)
Scarica il certificato di conformità del prodotto
Certificato di conformità del prodotto
Peso (kg):.08
