PYBE30-Q24-D15H-T
Convertitore DC/DC isolato su chassis, ambito ITE, modulo, 4:1, 30 W, 2 uscite, 15 V

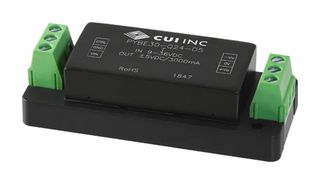

L'immagine ha puramente scopi illustrativi. Vedere la descrizione del prodotto.
ProduttoreCUI
Cod. produttorePYBE30-Q24-D15H-T
Codice Prodotto4220654
Gamma ProdottiPYBE30 Series
Datasheet tecnico
Fuori produzione
Informazioni sui prodotti
ProduttoreCUI
Cod. produttorePYBE30-Q24-D15H-T
Codice Prodotto4220654
Gamma ProdottiPYBE30 Series
Datasheet tecnico
Applicazioni alimentatoreambito ITE
Tipo di Convertitore CC/CCmodulo
Rapporto di Ingresso4:1
Potenza di Uscita Max30W
Numero di Uscite2 uscite
Tensione in uscita - Uscita 115V
Corrente in uscita - Uscita 11A
Tensione in uscita - Uscita 2-15V
Corrente in uscita - Uscita 2-1A
Regolazione di UscitaRegolato
Tensione di isolamento1.5kV
Tensione di Ingresso in DC Nom24V
Tipo di Uscita Convertitore CC / CCFisso
Larghezza31.5mm
Altezza25.3mm
Profonditá76mm
Tensione di Ingresso CC Min9V
Tensione di Ingresso CC Max36V
Gamma di prodottiPYBE30 Series
Sostanze estremamente preoccupanti (SVHC)To Be Advised
Panoramica del prodotto
PYBE30-Q24-D15H-T is a PYBE30 series high-efficiency isolated DC to DC converter packaged in an industry standard footprint. Supporting a 4:1 input range and regulated output, the series is ideal for battery-driven applications where charging and discharging conditions require an ultra-wide input range. This encapsulated unit also come standard with an operating temperature range of -40 to +85°C, providing a rugged solution for use in harsh environments.
- 9VDC to 36VDC input voltage range (24VDC typical), dual regulated outputs
- ±15VDC output voltage, ±1000mA maximum output current, 30W maximum output power
- With heatsink, 89% typical efficiency
- Industry standard pin-out, 1500VDC isolation
- Overvoltage protection, overcurrent protection and continuous short circuit protection
- Certified to 62368-1: EN, BS EN and 60950: UL
- Typical switching frequency is 300KHz PWM mode)
- Aluminium alloy case material
- Chassis mounting style
- Dimension is 76.00 x 31.50 x 25.30mm
Specifiche tecniche
Applicazioni alimentatore
ambito ITE
Rapporto di Ingresso
4:1
Numero di Uscite
2 uscite
Corrente in uscita - Uscita 1
1A
Corrente in uscita - Uscita 2
-1A
Tensione di isolamento
1.5kV
Tipo di Uscita Convertitore CC / CC
Fisso
Altezza
25.3mm
Tensione di Ingresso CC Min
9V
Gamma di prodotti
PYBE30 Series
Tipo di Convertitore CC/CC
modulo
Potenza di Uscita Max
30W
Tensione in uscita - Uscita 1
15V
Tensione in uscita - Uscita 2
-15V
Regolazione di Uscita
Regolato
Tensione di Ingresso in DC Nom
24V
Larghezza
31.5mm
Profonditá
76mm
Tensione di Ingresso CC Max
36V
Sostanze estremamente preoccupanti (SVHC)
To Be Advised
Documenti tecnici (2)
Legislazione e ambiente
Paese d'origine:
Paese in cui si è svolta l'ultima parte più significativa del processo produttivoPaese d'origine:Sudan
Paese in cui si è svolta l'ultima parte più significativa del processo produttivo
Paese in cui si è svolta l'ultima parte più significativa del processo produttivoPaese d'origine:Sudan
Paese in cui si è svolta l'ultima parte più significativa del processo produttivo
Tariffa n.:85044095
US ECCN:EAR99
EU ECCN:NLR
Conforme alla direttiva RoHS:Y-Ex
RoHS
Conforme alle norme RoHS sugli ftalati:Sì
RoHS
Sostanza estremamente pericolosa ( SVHC)To Be Advised
Scarica il certificato di conformità del prodotto
Certificato di conformità del prodotto
Peso (kg):.06
