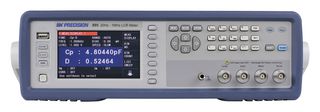

BK895

BK894 e BK895 sono dei misuratori LCR ad alta accuratezza in grado di misurare induttanza, capacità e resistenza di componenti e materiali rispettivamente alla frequenza DC o da 20Hz a 500kHz o 1MHz. Questi misuratori LCR forniscono una configurazione dei segnali di test di corrente alternata e continua flessibili. La tensione dei segnali di test di AC è variabile da 5 mVrms a 2 Vrms; la corrente AC è regolabile fino a 66,7 mArms a seconda dell'impedenza di AC selezionata; e può essere aggiunto un segnale di bias DC. Il nitido LCD TFT di 4,3" offre una visione chiara di tutti i valori misurati e delle impostazioni, insieme ai risultati del comparatore di BIN sorting e a una pratica di funzione di zoom che ingrandisce i valori misurati a schermo intero. Con l'accuratezza base dello 0,05%, il controllo del livello automatico (ALC), la correzione di carico/circuito aperto/corto e la compensazione della lunghezza del cavo, questi misuratori sono strumenti perfetti per ricerca e sviluppo, produzione e controlli di qualità.

• Tensione del segnale di test di AC regolabile fino a 2 Vrms
• 3 intervalli di corrente AC, selezionabile via impedenza di AC interna di 30 ohm, 50 ohm o 100 ohm
• L'impostazione di 30 ohm fornisce fino a 66,7 mArms di corrente di pilotaggio, sufficiente per gli induttori e i trasformatori più grandi
• Sorgente di bias di DC incorporata regolabile da -5V a +5V / da -50mA a +50mA
• Velocità di misurazione rapida: fino a 13 ms/lettura per aumentare la produzione
• La funzione di sweep della lista programmabile a 201 punti fornisce la capacità di sweep di frequenza, livelli di tensione/corrente di bias di AC e DC
• Controllo di livello automatico per mantenere il segnale di misurazione applicato al DUT a un livello costante
• Monitoraggio di corrente e tensione del segnale di test
• Funzione di BIN comparator per suddividere i componenti in fino a dieci 10 bin location
• Compensazione dei cavi di 1m e 2m
• Dispositivo a 4 terminali e puntali di test con clip Kelvin inclusi
• Funzione di test di trasformatore con dispositivo di test di trasformatore opzionale TL89T1
• Funzionalità di trigger versatile (interno, esterno, bus e manuale)
• Interfaccia USB, RS232, LAN e GPIB (solo 895) standard per il controllo remoto usando i comandi SCPI

Contenuti

Misuratore LCR 895, cavo di alimentazione AC, puntale di test a 4 fili con clip Kelvin, dispositivo di test a 4 terminali, barra di cortocircuito, certificato di calibrazione, report di test.
