MAX30003WING#

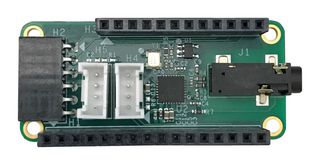

Il MAX30003WING# è un evaluation kit per l'AFE di biopotenziale MAX30003. MAX30003WING è una expansion board pensata per aiutare ingegneri e studenti a prototipare con rapidità applicazioni in ambito ECG per wearable usando il front-end analogico a biopotenziale MAX30003. Il fattore di forma è quello del footprint di un piccolo header di 0,9" x 2,0" a due file compatibile con le breadboard e le feather board Analog Devices e Adafruit®, oltre che con le expansion board aggiuntive (anche note come wing board). I due connettori Grove e il connettore Pmod™ a 6 pin sono inclusi per una connettività aggiuntiva con le schede di sviluppo popolari offerte da Seeed Studio® e Diligent®. Questo prodotto è adatto per la bioautenticazione e le applicazioni di ECG-On-Demand, il monitoraggio del battito cardiaco con banda da petto per scopi di fitness, monitor di eventi a singola derivazione per il rilevamento delle aritmie e i patch wireless a singola derivazione per il monitoraggio domestico/in ospedale.

• Expansion board: fattore di forma DIP 0,9" x 2,0", compatibile con breadboard e feather board
• Socket compatibile con PMOD a 6 pin (I2C, due GPIO opzionali)
• Due connettori Grove (I2C, UART)
• Jack di 3,5mm per le derivazioni (elettrodi) dell'ECG
• AFE di biopotenziale MAX30003 (AFE ECG per uso clinico con convertitore dati ad alta risoluzione)
• Risoluzione efficace 15,5 bit con rumore 5μVP-P
• Durata maggiore della batteria rispetto alle soluzioni concorrenti (85µW a 1,1V di tensione di alimentazione)
• Rilevamento integrato del battito cardiaco con funzione di interrupt (elimina il bisogno di eseguire un algoritmo di frequenza cardiaca sull'MCU)
• Rilevamento R-R robusto in ambienti ad alto movimento a potenza estremamente ridotta
• Il FIFO a 32 word permette di risvegliare il microcontrollore ogni 256ms con piena acquisizione dell'ECG

Note

I prodotti ADI sono destinati (e venduti) al solo scopo di utilizzo esclusivo da parte del cliente, e non per la rivendita o per qualsiasi altro passaggio a terze parti
