EVAL-ADXL362Z

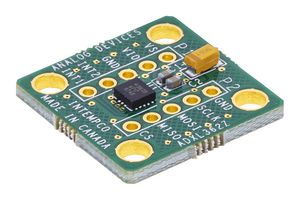

EVAL-ADXL362Z è una scheda di breakout semplice che permette la connessione facile di un accelerometro MEMS con output digitale triassiale micropower ADXL362 in un sistema esistente. Grazie alle piccole dimensioni, EVAL-ADXL362Z ha un effetto minimo sulle prestazioni del sistema e dell'accelerometro, ed è ideale per la valutazione dell'ADXL362 in un sistema esistente. Notare che la comunicazione con ADXL362 deve avvenire digitalmente via SPI. Con EVAL-ADXL362Z non è incluso il processore, per cui il firmware deve essere fornito esternamente dall'utente. EVALADXL362Z è ideale per la valutazione dell'ADXL362 in un sistema esistente, poiché la rigidità e le piccole dimensioni riducono al minimo l'effetto della scheda sulle misurazioni di accelerazione e sul sistema. EVAL-ADXL362Z possiede due set di vie con spaziatura di 0.1" per la popolazione di strip a 5 pin per fornire l'accesso a tutte le linee di potenza e segnale.

• 2 set di vie spaziate per la popolazione degli strip a 5 pin
• Si attacca con facilità alla scheda di prototipazione o PCB
• Le piccole dimensioni e la rigidità della scheda riducono al minimo l'impatto sul sistema e le misurazioni di accelerazione
• Quattro fori sono collocati negli angoli della scheda per l'attacco meccanico
• Per la comunicazione con la parte è richiesto un processore host esterno
• Dimensioni 20mm × 20mm, quattro fori di montaggio di 15mm × 15mm sugli angoli del PCB

Avvertenze

EVAL-ADXL362Z non è protetto contro l'inversione di polarità. L'inversione dei pin GND e di alimentazione VS o VDDIO potrebbe causare danni all'ADXL362.

Note

I prodotti ADI sono destinati (e venduti) al solo scopo di utilizzo esclusivo da parte del cliente, e non per la rivendita o altro passaggio a qualsiasi terza parte
