DC2609A

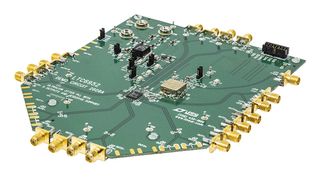

DC2609A è una demo board del PLL LTC6952 da 4.5GHz a bassissimo jitter con 11 output e del supporto JESD204B. il circuito 2609A dimostra le funzionalità di LTC6952, un loop a blocco di fase da 4.5GHz con jitter ultra basso a 11 output e del supporto JESD204B. DC2609A utilizza di default due alimentazioni. L'ingresso di alimentazione di 9V-12V alimenta il riferimento integrato e la circuiteria VCO, insieme al pin di alimentazione di LTC6952 da 5V. L'ingresso di alimentazione di 4V-6V alimenta invece i pin di alimentazione di LTC6952 da 3,3V. Include inoltre un'opzione di alimentazione ridotta che permette di connettere i pin di alimentazione di uscita di LTC6952 a un Silent Switcher® LTC e i pin di alimentazione di input di LTC6952 a un LDO a basso rumore. Le funzioni SYSREF e EZSync™ di LTC6952 sono rese disponibili attraverso l'interfaccia SPI o i connettori a torretta/SMA EZS_SRQ.
