ADRF5024-EVALZ

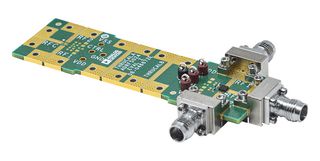

ADRF5024-EVALZ è una evaluation board per determinare la funzionalità di ADRF5024, un interruttore SPDT a riflessione. ADRF5026-EVALZ è munita di connettori, completamente popolata, e sfrutta un materiale di PCB RO4003 in 4 strati di spessore 62 mil. Per il funzionamento normale, applicare due tensioni di alimentazioni di +3.3V e -3.3V rispettivamente sui punti di test di VDD e VSS, mentre le tensioni di terra sono connesse al punto di test GND. La tensione di ingresso di controllo, 0V o +3.3V, va applicata al test point CTRL per selezionare lo stato di switch tra RFC-RF1 ed RFC-RF2. Il segnale di input RF può essere applicato sul connettore di RF edge-launch di 2.4 mm RF identificato come RFC, mentre i segnali di output RF possono essere misurati sui connettori edge-launch di 2.4 mm identificati come RF1 ed RF2.
