ADG3241BKSZ-500RL7

ADG3241 è un interruttore digitale. È progettato, nello specifico, su un processo CMOS a bassa tensione che fornisce una bassa dissipazione di energia e conferisce allo stesso tempo alta velocità di commutazione e Ron molto ridotta. Permette di connettere l'ingresso all'uscita senza ritardo di propagazione aggiuntivo o generare rumore di rimbalzo di massa addizionale. L'interruttore si attiva per mezzo del segnale di ingresso Bus Enable (BE). Questo interruttore digitale permette di commutare un segnale bidirezionale quando è ON. In condizione OFF, invece, blocca i livelli di segnale fino alle alimentazioni. In aggiunta a questo, include un pin di selezione (SEL) di traslazione del livello. Quando SEL è low, VCC si riduce internamente, permettendo la traslazione di livello tra gli ingressi di 3,3V e le uscite di 1,8V. È un prodotto usato in applicazioni come: traslazione di tensione da 3,3V a 1,8V, da 3,3V a 2,5V, da 2,5V a 1,8V, commutazione di bus, isolamento di bus, hot swap, hot plug, commutazione analogica.

• Ritardo di propagazione max attraverso l'interruttore: 225ps
• Resistenza in conduzione: 4,5 ohm tipica
• Velocità dei dati: 1,5Gbps
• Alimentazione: 2,5V-3,3V
• Traslazione/shift di livello selezionabile
• Larghezza di banda di piccolo segnale: 770MHz
• Corrente di alimentazione di riposo: 1μA max
• Temperatura di esercizio: da –40°C a 85°C

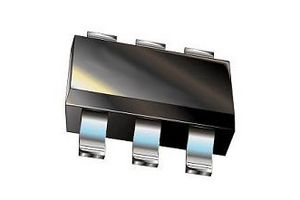

• Stile di package: SC70 a 6 piedini
