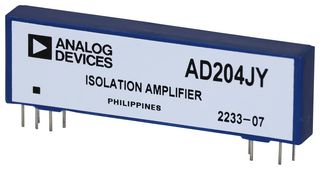

AD204JY

AD204 è un amplificatore di isolamento con trasformatore a 2 porte per scopi generici. È usato in un'ampia varietà di applicazioni dove è necessario misurare, elaborare e/o trasmettere i segnali di ingresso senza una connessione galvanica. Il dispositivo offre un isolamento galvanico totale tra gli stadi di ingresso e uscita dell'amplificatore di isolamento, attraverso l'uso dell'accoppiamento con trasformatore interno. Questo prodotto elimina il bisogno di un convertitore DC-DC esterno fornito dall'utente. Permette così al designer di ridurre al minimo l'overhead necessario del circuito e ridurre di conseguenza i costi dei componenti e la progettazione complessiva. L'utilizzo è molto diffuso in applicazioni come: acquisizione dei dati multicanale, misurazioni con shunt di corrente, controlli dei motori, isolamento dei segnali di processo, amplificatori da strumentazione ad alta tensione, etc.

• Amplificatore di ingresso non dedicato
• Rapporto di reiezione dell'isolamento (IMRR): 110dB a (60Hz RS, 100W (ingressi HI e LO) G = 1V/V)
• Uscite di potenza isolate
• Tensione di modo comune max: 1000V
• Linearità massima: ±0.05%
• Larghezza di banda: 5kHz a (VO £ 10V p-p, G = 1V–50V/V)
• Stile di package: SIP

Note

I prodotti ADI sono destinati (e venduti) al solo scopo di utilizzo esclusivo da parte del cliente, e non per la rivendita o altro passaggio a qualsiasi terza parte
