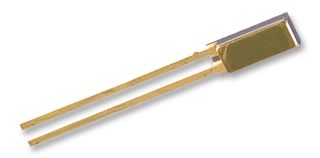

5962-8757103XA

5962-8757103XA è un trasduttore di temperatura con circuito integrato a 2 terminali che produce una corrente di uscita proporzionale alla temperatura assoluta. Per le tensioni di alimentazione tra 4V e 30V, il dispositivo agisce come un regolatore di corrente costante ad alta impedenza con output 1μA/K. L'output del dispositivo è calibrato a 298,2μA a 298,2K (25°C) tramite il trimming laser dei resistori a film sottile del chip. Questo prodotto si presta all'uso in qualsiasi applicazione di rilevamento della temperatura sotto i 150°C in cui vengono usati dei sensori di temperatura elettrici. Il basso costo caratteristico di un circuito integrato monolitico, combinato con l'eliminazione della circuiteria di supporto, rende il dispositivo un'alternativa attraente per molte situazioni di misurazione di temperatura. Per utilizzarlo non servono circuiteria di linearizzazione, amplificatori di tensione di precisione, circuiteria di misurazione della resistenza e compensazione del giunto freddo.

• Package del sensore ceramico compatibile con una sonda
• Dispositivo a 2 terminali: ingresso tensione/uscita corrente
• Rumore di corrente: 40pA/√Hz tipico a (25°C e VS = 5V)
• Rapporto di reiezione dell'alimentazione: 0,5µA/V tipico a (4V ≤ VS ≤ 5V, 25°C e VS = 5V)
• Ampio range di alimentazione da 4V a 30V
• Isolamento del sensore dal case
• Deriva a lungo termine: ±0,1°C max a (25°C e VS = 5V)
• Ripetibilità: ±0,1°C max a (25°C e VS = 5V)
• Temperatura di esercizio: da -55°C a 150°C
• Stile di package: FLATPACK a 2 pin

Note

I prodotti ADI sono destinati (e venduti) al solo scopo di utilizzo esclusivo da parte del cliente, e non per la rivendita o altro passaggio a qualsiasi terza parte
