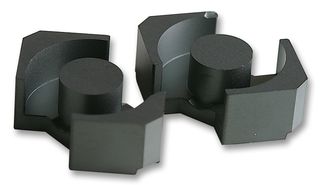

RM12/I-3C90

Nucleo per trasformatore di serie RM pensato per l’uso in induttori con filtri ad alta stabilità e Q elevato. La forma permette un utilizzo economico dell’area superficiale sul PCB. La gamma è standardizzata in IEC 431 ed è disponibile in tutto il mondo da svariati fornitori. Le misure si basano sulle misure della griglia dei PCB standard. RM 5, per esempio, è adatto per lo spazio su scheda dei moduli 5 x 5 con griglia 2.5mm. I nuclei e le clip sono ottimizzati per l’avvolgimento e il montaggio automatizzato. Gli slot offrono spazio sufficiente per i conduttori degli avvolgimenti. La schermatura magnetica non è buona come quella del P-core, ma è comunque efficace. Per applicazioni diverse dagli induttori di filtraggio, il foro centrale nel nucleo RM non è necessario. Le regolazione di induttanza non è generalmente richiesta. Per i trasformatori di potenza e banda larga, le prestazioni del core si possono migliorare attraverso un polo centrale solido. Grazie alla sezione trasversale più uniforme, i valori di AL sono più elevati e le concentrazioni di flussante nel nucleo sono inferiori.

• Gamma standardizzata
• Gamma completa di accessori
• Semplice per l’avvolgimento automatizzato
• Sistema di montaggio e assemblaggio semplice
• Utilizzo efficiente dell'area del PCB
• Slot più ampi per estrarre i conduttori
• Buona schermatura magnetica
• Buona selezione di rocchetti per bobine
• Area di avvolgimento ridotto
