P0037

P0037 è una scheda educativa e di sviluppo DE0 caratterizzata da FPGA Altera Cyclone III 3C16. Questa scheda è progettata per l'utilizzo dagli studenti. È adatta per un'ampia varietà di esercizi nei corsi sulla logica digitale e l'organizzazione informatica, da piccoli task che illustrano i concetti fondamentali a progetti più avanzati. Per fornire la massima flessibilità all'utente, tutte le connessioni sono realizzate attraverso il dispositivo FPGA Cyclone III. In questo modo l'utente può configurare l'FPGA per implementare qualsiasi design di sistema. La scheda DE0 è dotata di un bit stream di configurazione precaricato per dimostrare alcune proprietà della scheda. Il bit stream permette anche agli utenti di vedere rapidamente se la scheda funziona correttamente. Il servizio di Control Panel permette agli utenti di accedere ai vari componenti sulla scheda partendo da un computer host. Il computer host comunica con la scheda attraverso una connessione USB. Questo servizio può essere usato per verificare la funzionalità dei componenti sulla scheda o essere usato come strumento di debug mentre si sviluppa il codice RTL.

• FPGA EP3C16F484C6 Cyclone III con dispositivo di configurazione seriale EPCS4 a 4Mbit
• USB Blaster (a bordo) per la programmazione e il controllo dell'API utente
• Output video (DAC a 4bit VGA)
• Porta per mouse o tastiera PS/2
• Connettori a strip di espansione (due strip a 40 pin)
• SDRAM di 8MB, flash di 4MB
• Slot per scheda di memoria SD
• Quattro display a 7 segmenti

Contenuti

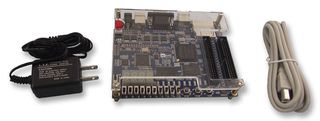

Scheda, cavo USB, copertura di plastica trasparente per la scheda, alimentatore da montare a muro di 7.5VDC, CD.

Avvertenze

La domanda di mercato per questo prodotto ha causato un'estensione dei tempi di consegna. Le date di consegna potrebbero variare. Prodotto esente da sconti.
