STEVAL-IDP003V1

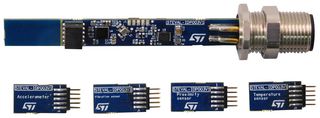

Il kit STEVAL-IDP003V1 include l'evaluation board STEVAL-IDP003V1D basata sul transceiver di dispositivo IO-Link L6362A e il microcontrollore STM32L071CZ per l'elaborazione dei dati, oltre che per le seguenti daughter board con sensori: STEVAL-IDP003V1T con sensore di temperatura STTS751, STEVALIDP003V1V con sensore MEMS IIS2DH, STEVAL-IDP003V1A con sensore MEMS IIS328DQ e STEVAL-IDP003V1P con sensore di prossimità VL6180X. L'evaluation kit è dotato di un connettore M12 industriale (richiesto dallo standard) per la connessione con un singolo IC host attraverso un cavo di 20 metri. Il filo è un tripolo normale: uno per i dati IO-Link, uno per la linea L+ (polo di tensione di alimentazione positiva) e una per la linea L- (polo di tensione di alimentazione negativa). Il layout è pensato per soddisfare i requisiti IEC61000-4-2/4 ed EN60947 per il settore industriale.

• Tensione di alimentazione principale: massimo 32V
• Il PHY IO-Link utilizza il dispositivo L6362A per la comunicazione dei dati con l'unità host
• Convertitore DC-DC e regolatore lineare integrato
• Protezione integrata dalla polarità inversa sugli IC L6362A
• Comunicazione I²C a 400 KHz
• Connessione multi sensore
• PCB progettato per la compatibilità con sensori industriali reali (8 mm x 70 mm, con spessore 0,8 mm)
• Progettato per soddisfare i requisiti standard industriali IEC

Contenuti

Evaluation board STEVAL-IDP003V1D, scheda STEVAL-IDP003V1T, scheda STEVALIDP003V1V, scheda STEVAL-IDP003V1A, scheda STEVAL-IDP003V1P.
