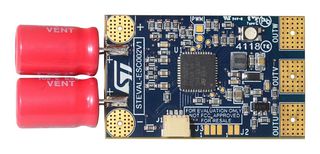

STMICROELECTRONICS STEVAL-ESC002V1
Evaluation board, regolatore velocità elettronica (ESC) STSPIN32F0A, reference design motor drive
L'immagine ha puramente scopi illustrativi. Vedere la descrizione del prodotto.
- Produttore
- STMICROELECTRONICS STMICROELECTRONICS
- Cod. produttore:
- STEVAL-ESC002V1
- Codice Prodotto
- 3009967
- Datasheet tecnico:
- STEVAL-ESC002V1 Scheda dati
Panoramica del prodotto
Design di riferimento per ESC (controllori di velocità elettronici) molto compatto e facile da usare. La scheda si può installare con facilità in qualsiasi drone piccolo e leggero per gare o ispezioni ed è anche altamente adatto per qualsiasi applicazione BLDC trifase che richiede piccolo fattore di forma, BoM minimo e prestazioni di rotazione ad alta velocità. Insieme al package di firmware partner (STSW-ESC002V1), rappresenta una soluzione per controlli a sei step in voltage mode senza sensore. Il cuore della scheda è il controllore per motori brushless trifase avanzato STSPIN32F0A, che integra un microcontrollore Cortex®-M0® STM32, regolatori di tensione, circuiteria di condizionamento dei segnali e gate driver in un piccolo package QFN di 7x7 mm². Lo stadio di potenza si basa sui MOSFET STL140N6F7 ad alta velocità e bassa resistenza di 2.8mohm, pensati con tecnologia STripFET™ F7 e in grado di erogare fino a 20A di corrente continua.
- Pensato per i controlli a sei step senza sensori
- Gruppo batteria LiPo da 2S a 6S
- Corrente di output: fino a 20ARMS
- Package con firmware pre-configurato (STSW-ESC002V1)
- Rilevamento BEMF attraverso gli amplificatori operazionali integrati in STSPIN32F0A
- Bootloader integrato attraverso l'interfaccia UART
- Protezione contro la sovracorrente, rilevamento della tensione della batteria
- LED RGB
- Conforme alla direttiva 2006/66/EC
Note a piè di pagina
Market demand for this product has caused an extension in leadtimes. Delivery dates may fluctuate. Product exempt from discounts.
Informazioni sui prodotti
Vuoi vedere prodotti simili? Seleziona le caratteristiche di prodotto richieste e premi il pulsante. ×
- :
- STMicroelectronics
- :
- STSPIN32F0A
- :
- Gestione Alimentazione - Motor Control
- :
- controllo motore DC brushless trifase
- :
- ARM
- :
- Cortex-M0
- :
- STM32
- :
- Scheda di progettazione di riferimento STSPIN32F0A / STL140N6F7
- :
- -
