MP01A

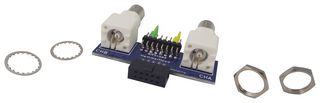

L'MP01A Bitscope è un adattatore per porte BNC a segnale misto, doppio canale, per oscilloscopi BitScope Micro. Permette l'uso di sonde per oscilloscopio standard industriali. L'MP01A è dotato di sei ingressi logici e uscite per generatore di clock e forma d’onda commutabili. Le prese BNC sono fornite di controdadi e rondelle per montare l'MP01A su banco. Il generatore di forme d'onda logico e i segnali di clock appaiono sulla basetta da 16pin tra le prese BNC. Gli ingressi analogici sono replicati sulla basetta a 16 pin e ogni ingresso ha un pin di terra associato al di sotto. Include inoltre due spine di terminazione mettere a massa qualsiasi coppia di ingressi o per pilotare il generatore di forma d'onda e/o le uscite di clock verso le prese BNC. L'adattatore si connette tramite la porta diagnostica BitScope Micro, permettendo il collegamento di sonde 1:1, 10:1, 100:1 e altre con attenuazione per oscilloscopi così come sensori di corrente, differenziali o di altro tipo con terminazione BNC, pensati per l'uso con gli ingressi degli oscilloscopi da 1MΩ/20pF.

• Impedenza di ingresso analogico: 1Mohm/20pF
• Impedenza di ingresso digitale: 100Kohm/5pF
• Intervallo di tensione diretta: da 7,5V a 10,8V (sonda 1:1)
• Intervallo di tensione scalata: da -75V a 108V (sonda 10:1)
• Intervallo di temperatura di esercizio: da 0°C a 40°C
• Dimensioni: 60mm x 50mm x 20mm (L x D x A)
• Terminatori e routing di segnale regolabile
• Doppini ritorti per ingressi e uscite logiche
• Connette il cavo coassiale con terminazione BNC
• Sonde con attenuazione, differenziali e di corrente
