MSO Tektronix serie 2
L’oscilloscopio compatto e versatile adatto al tuo ambiente di lavoro
Libera più spazio sul tuo banco senza compromettere le prestazioni. Con uno spessore di soli 1,5 pollici e un peso inferiore a 1,8 kg, l’MSO Serie 2 è un oscilloscopio completo, con touchscreen in tempo reale in un formato compatto e portatile che sembra un tablet. Sul banco di lavoro, in classe o sul campo, lo si può portare con sé ovunque le sfide di misurazione lo portino.
- Design sottile e leggero
- Semplice interfaccia touchscreen
- Ampiezza di banda fino a 500 MHz
- Fino a 8 ore di durata della batteria
- 16 canali MSO integrati (richiede l'opzione SUP2-MSO)
- Larghezza di banda aggiornabile in campo
- Decodifica Seriale
- Analisi completa
- Software abilitato
- Compatibile con il supporto VESA e gli accessori

Applicazioni

Progettazione Embedded
I progetti embedded non sono mai stati così veloci, complessi e connessi: ecco perché la loro tecnologia di misurazione deve essere sulla stessa lunghezza d'onda. Gli ingegneri hanno bisogno di strumenti in grado di convalidare, testare e progettare con velocità e precisione.
- Sequenza di alimentazione e misurazione
- Analisi e trigger dei protocolli seriali per I2C, SPI, RS-232/422/485/UART, CAN, CAN FD, LIN e SENT
- Caratterizzazione del dispositivo
- Condivisione dei dati e collaborazione a distanza
- Acquisizione e analisi del segnale di controllo con 16 canali digitali
Video
Oscilloscopio a segnali misti MSO serie 2 - trigger avanzato, ricerca e decodifica del protocollo (Capitolo 2)
Come decodificare i2C con l'oscilloscopio MSO serie 2
Oscilloscopio per segnali misti MSO serie 2 - una serie completa di strumenti di analisi (Capitolo 3)
Progettare una sensazione virale con gli oscilloscopi tektronix: la storia di ZipString
MSO serie 2 - generatore di pattern digitali
Come decodificare la RS232 sull'oscilloscopio MSO serie 2
Documenti tecnici
Didattica

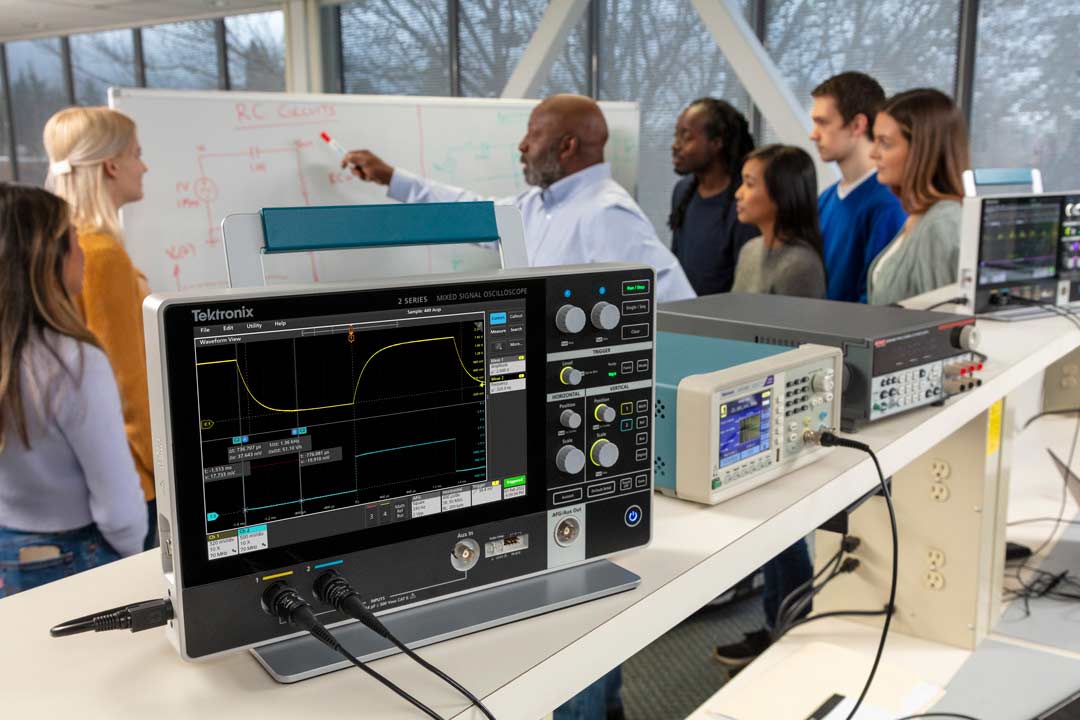

Progettato pensando ai nuovi utenti e agli ambienti di apprendimento ibridi, la Serie 2 MSO è lo strumento perfetto per la didattica rivolta alla nuova generazione di ingegneri.
- Menu con immagini grafiche e testo esplicativo per una rapida panoramica delle funzioni
- Il sistema di assistenza integrato favorisce l'autoapprendimento/scoperta
- Software abilitato per l'insegnamento, la condivisione e l'apprendimento a distanza
- Possibilità di disabilitare in modo indipendente l'autoset, i cursori e le misurazioni

Video
Come impostare VNC per il funzionamento remoto di MSO serie 2

automotive

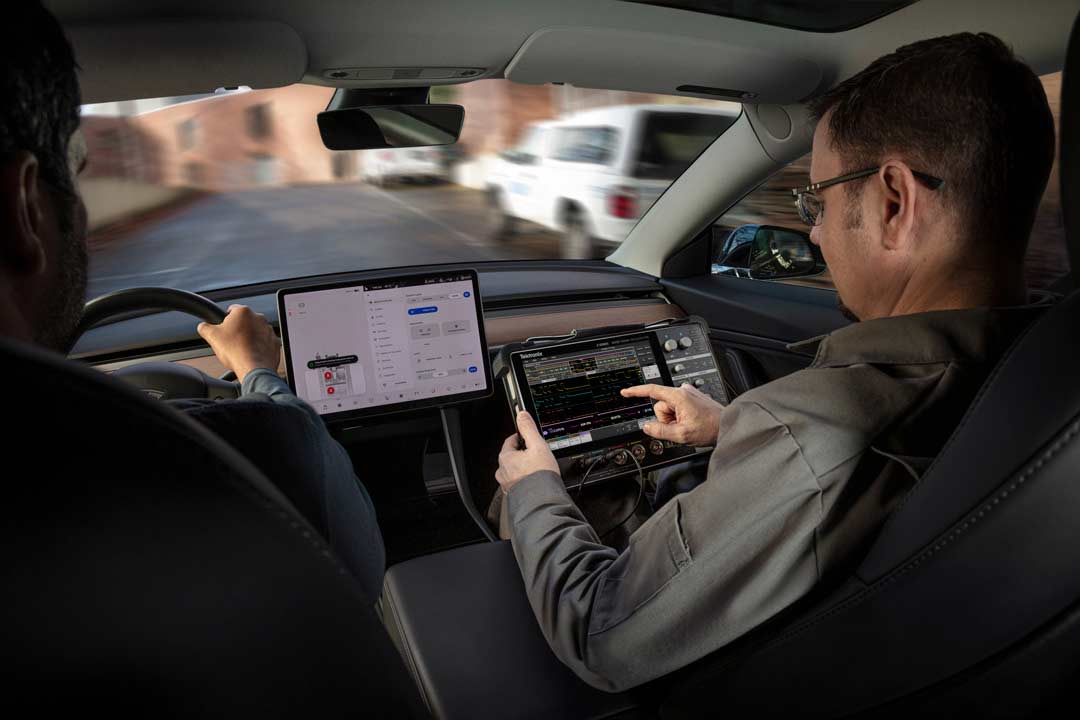

L'industria automobilistica moderna si muove rapidamente e gli ingegneri e i tecnici devono avere a portata di mano l'oscilloscopio giusto per individuare i problemi in modo rapido e semplice. L'MSO serie 2 combina prestazioni di livello bench in un oscilloscopio portatile per aiutare a sbloccare nuove esperienze utente e rendere il debug sul campo accessibile, preciso e ripetibile.
- Risoluzione dei problemi del bus CAN (Controller area network)
- Progettazione / debug di unità di controllo elettronico (ECU)
- Risoluzione dei problemi del bus sensore SENT
- Test a bordo del veicolo o sul campo con pacco batteria opzionale
- Test e debug dei sensori del veicolo
- Risoluzione dei problemi del bus LIN (Local Interconnect Network)
Video
Come utilizzare la decodifica dei protocolli CAN con l'oscilloscopio MSO serie 2
Documenti tecnici
Produzione

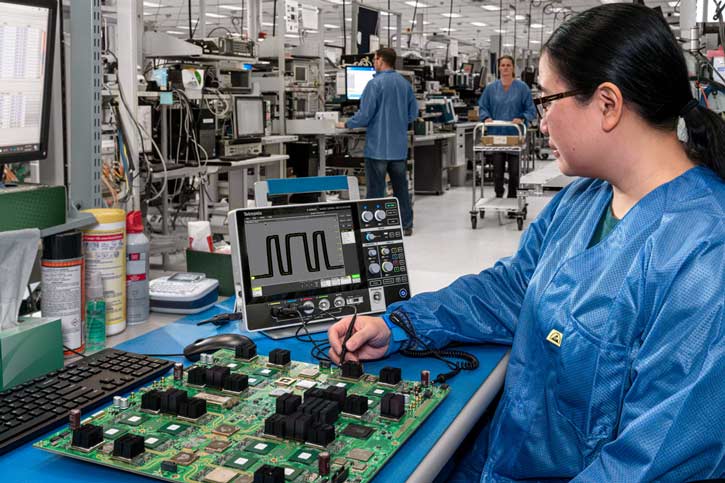

Semplifica il tuo processo di produzione passando senza problemi dalla progettazione al collaudo in produzione con la versatilità senza pari dell'oscilloscopio MSO Serie 2.
- Test di limite e maschera basati su un segnale golden reference
- Rilavorazione delle schede e risoluzione dei problemi
- Analisi dei guasti
- Test automatico

Video
Come utilizzare i cursori e le misurazioni automatiche sull'oscilloscopio MSO serie 2
Video
Il nuovo oscilloscopio a segnale misto Tektronix serie 2
Introduzione all’oscilloscopio a segnale misto MSO serie 2
Come impostare VNC per il funzionamento remoto di MSO serie 2
Oscilloscopio a segnale misto MSO serie 2 - Interfaccia utente moderna e comandi semplificati (Capitolo 1)
Oscilloscopio a segnale misto MSO serie 2 - collaborazione a distanza (capitolo 5)
Oscilloscopio a segnale misto MSO serie 2 - accessori (capitolo 6)
Progettare una sensazione virale con gli oscilloscopi tektronix: la storia di ZipString
Demo MSO serie 2 con Chris Witt
5 motivi per cui è necessario un oscilloscopio MSO serie 2
Specifiche

Canali di Ingresso | 2 o 4 |
---|---|
Canali digitali | 16 (richiede l'opzione SUP2-MSO per funzionare) |
Larghezza di banda | 70, 100, 200, 350, 500 MHz |
Velocità di campionamento | 1,25 GS/s (tutti i canali attivi) 2,5 GS/s (metà dei canali attivi) |
Lunghezza di registrazione massima | 10 M punti |
Risoluzione % | 8 bit |
Tipi di Trigger | Bordo, larghezza d'impulso, runt, timeout, logica, setup e hold, tempo di salita/discesa, bus parallelo |
Decodifica del protocollo | I2C, SPI, RS232/422/485/UART, CAN, CAN-FD, LIN, SENT |
Schermo | 10,1 pollici TFT a colori | risoluzione WXGA (1280 x 800) | Touchscreen capacitivo (multi-touch) |
batteria | 2 batterie 8 ore, sostituzione a caldo |
Porte | 2 USB host, 1 USB dispositivo, 1 ethernet |
Montaggio su VESA | 100mm x 100mm |
Scheda tecnica | PDF fornito |
Informazioni ordine
Codice produttore | SKU | Canali analogici | Canali digitali | Larghezza di banda |
---|
2-BW-70 MSO22 | 3958260 | 2 | 16 | 70MHz |
---|---|---|---|---|
2-BW-100 MSO22 | 3958262 | 2 | 16 | 100MHz |
2-BW-200 MSO22 | 3958263 | 2 | 16 | 200MHz |
2-BW-350 MSO22 | 3958264 | 2 | 16 | 350MHz |
MSO22 2-BW-350:2-P6139B | 3958266 | 2 | 16 | 350MHz |
2-BW-500 MSO22 | 3958265 | 2 | 16 | 500MHz |
MSO22 2-BW-500:2-P6139B | 3958268 | 2 | 16 | 500MHz |
MSO24 2-BW-70 | 3958269 | 4 | 16 | 70MHz |
MSO24 2-BW-100 | 3958271 | 4 | 16 | 100MHz |
MSO24 2-BW-200 | 3958272 | 4 | 16 | 200MHz |
MSO24 2-BW-350 | 3958273 | 4 | 16 | 350MHz |
MSO24 2-BW-350:2-P6139B | 3958275 | 4 | 16 | 350MHz |
MSO24 2-BW-500 | 3958274 | 4 | 16 | 500MHz |
MSO24 2-BW-500:2-P6139B | 3958276 | 4 | 16 | 500MHz |
Funzionalità dello strumento e aggiornamento del software
Vengono offerti pacchetti di opzioni con diversi livelli di funzionalità per soddisfare le diverse esigenze applicative. Acquista software aggiuntivi con licenze flessibili per estendere le capacità del tuo strumento per la collaborazione e l'analisi offline.
Opzione / software | SKU | Descrizione |
---|
SUP2-MSO | 4068787 | 16 canali digitali con inclusa la sonda P6316 e i relativi accessori |
2-SERIAL | 57AK6476 | I2C, SPI, UART, CAN, CAN-FD, SENT, LIN trigger seriale e analisi |
2-SOURCE | 3958282 | AFG (generatore arbitrario/funzione), Bode plot e DPG (generatore di pattern digitali a 4 bit) |
2-ULTIMATE | 3958284 | 2-SOURCE, 2-SERIAL |
TekScope | Visualizza di più | Software di analisi PC per oscilloscopio TekScope |
Accessori
Equipaggia il tuo oscilloscopio con tutti gli accessori necessari per rendere la tua configurazione portatile ed efficiente
Accessorio opzionale | SKU | Descrizione |
---|
P6316 | 2400616 | Sonda logica MSO con intestazioni a pin quadrati 8x2. Capacità 16 canali digitali. |
2-BP | 4068783 | Pacco batteria con 2 slot per batterie e 1 batteria per l'uso con MSO serie 2 (da spedire separatamente) |
TEKBAT-01 | 4068784 | Batteria supplementare da utilizzare con il gruppo batteria 2-BP o con l'opzione 2-BATPK |
TEKCHG-01 | 4068785 | Caricabatterie autonomo per la ricarica della batteria TEKBAT-01 |
2-RK | 3958277 | kit di montaggio su rack |
2-PC | 3958278 | Borsa da trasporto con cavalletto e custodia protettiva per lo strumento |
2-HC | 3958281 | Valigetta rigida |
