La nuova famiglia RH850/F1KM-Sx

RH850/F1KM-Sx è un gruppo di microcontrollori a chip singolo della serie RH850/F1x, progettato per applicazioni elettriche sulle carrozzerie degli autoveicoli.

Pur raggiungendo un basso consumo energetico, la memoria flash interna è di 2 MB e il pacchetto copre da 100 a 176 pin. Inoltre, è stata aggiunta un'interfaccia CAN FD e la frequenza operativa della CPU arriva a 240 MHz.

Manuale d'uso

CARATTERISTICHE:

Microcontrollore a 32 bit a chip singolo con un core di CPU G3KH
Elevata potenza di calcolo
Frequenza di funzionamento: 240MHz
Memoria flash interna: 2 MB
Ampia gamma di funzioni periferiche interne
Interfaccia CAN FD
Basso consumo di energia
- Il campionatore a basso consumo (LPS) esegue il polling degli ingressi del segnale senza l'interazione del core della CPU
- La modalità DeepSTOP disabilita l'alimentazione dei circuiti di selezione all'interno del chip
Opzioni package da 100 a 176 pin

Diagramma a blocchi

Fai clic per ingrandire l’immagine

Software

Emulatore E2 [RTE0T00020KCE00000R]

Emulatore di debug on-chip. Disponibile anche come programmatore di memoria flash. [Supporto MCU/MPU: RA, RE, RH850, R-Car D1, RL78, RX]

Scarica il volantino

RH850 - Librerie flash di codici

Scarica il manuale

RH850 - Librerie flash di dati

Scarica il manuale

Prodotti

R7F7017603AFP-C#BA1

Acquista ora

Titolo	Informazioni
Nome pacchetto	PLQP0100KB-A
Pacchetto Codice precedente	FP-100UV
Standard JEITA	P-LFQFP100-14x14-0.50
Stato del pacchetto	ATTIVO
Tipo di Imballaggio	LFQFP
Classe	Ic
Pacchetto codice	pkg_9396
Numero di pin	100
Senza Piombo (Pb)	Sì
Lunghezza	14 mm
Larghezza	14 mm
Spessore	1,7 mm
Conf. Dimensioni (mm)	14 x 14 x 1.7

R7F7017623AFP-C#BA1

Acquista ora

Titolo	Informazioni
Nome pacchetto	PLQP0144KA-A
Pacchetto Codice precedente	144P6Q-A
Standard JEITA	P-LFQFP144-20x20-0.50
Stato del pacchetto	ATTIVO
Tipo di Imballaggio	LFQFP
Classe	Ic
Pacchetto codice	pkg_503
Numero di pin	144
Senza Piombo (Pb)	Sì
Lunghezza	20 mm
Larghezza	20 mm
Spessore	1,7 mm
Conf. Dimensioni (mm)	20 x 20 x 1.7

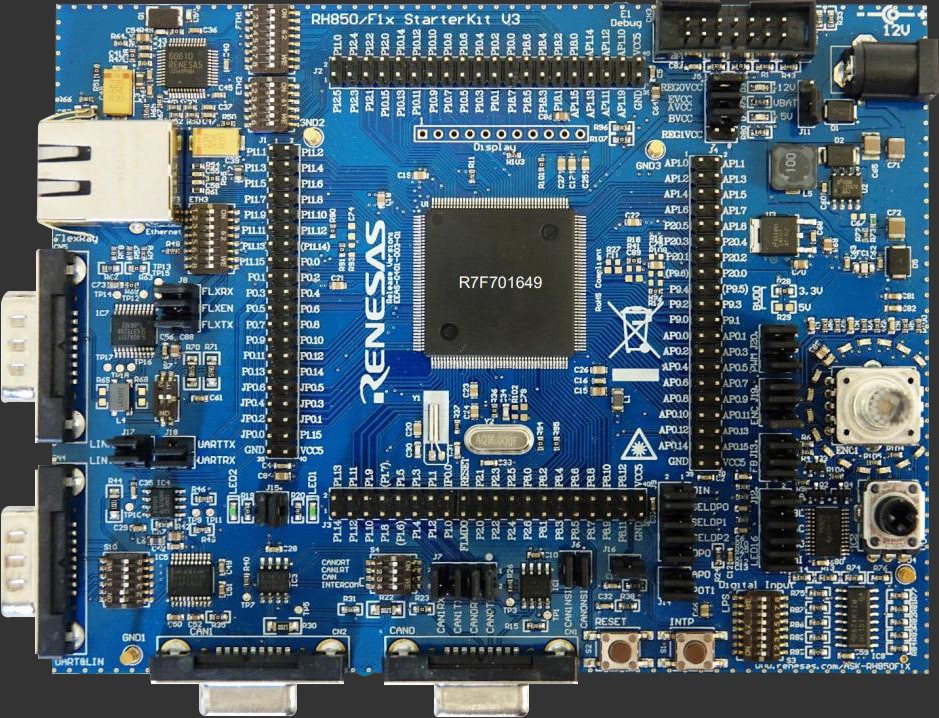

Starter kit Y-ASK-RH850F1KM-S4-V3, R7F701649, 32 bit, famiglia RH850

Y-ASK-RH850F1KM-S4-V3 è uno starter kit RH850/F1KM-S4. Lo 'Starter Kit RH850/F1KM-S4' è una piattaforma semplice e facile da usare per valutare le caratteristiche e le prestazioni dei microcontrollori RH850/F1KM-S4 a 32 bit di Renesas Electronics.

Le applicazioni tipiche comprendono i sistemi di assistenza al parcheggio con telecamere AHL e le estensioni della funzione di monitoraggio automobilistico per i sistemi di controllo del motore.

Connessioni per il debug on-chip e la programmazione della memoria flash
Accesso a tutti i pin I/O del microcontrollore
Interazione con l'utente tramite potenziometri, interruttori rotativi, pulsanti e LED
Connessioni di interfaccia seriale per 1x RS232, 1x LIN, 2x CAN-FD, 1x FlexRay e 1x Ethernet 100Base-T
Alimentazione tramite il debugger on-chip RENESAS E1 oppure esternamente (ingresso 12 V DC)

Acquista ora
