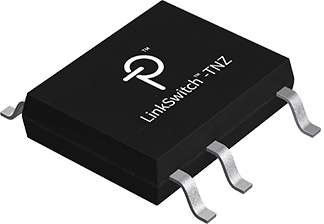

LinkSwitch™-TNZ
Risparmia il 60% di energia in standby nei prodotti per la casa intelligente
Il nuovissimo LinkSwitch-TNZ da Power Integrations
Grazie alla combinazione di conversione di potenza offline, rilevamento zero-cross senza perdite e funzionalità di scarico del condensatore X opzionale in un pacchetto compatto SO-8C, è possibile utilizzare l'efficientissimo commutatore per alimentatori buck-boost e buck non isolato con una corrente in uscita fino a 575 mA e si è in grado di fornire un’uscita fino a 12 W per progetti flyback isolati di ingresso universale.
I nuovi IC LinkSwitch-TNZ sono utili per i prodotti smart home e automazione domestica (HBA) oltre che per gli elettrodomestici in cui esistono requisiti normativi per la limitazione dei consumi di energia. Fornendo un rilevamento zero-cross senza perdite, che può essere utilizzato per ridurre al minimo la corrente in ingresso percepita da interruttori smart e dimmer, offrire informazioni id temporizzazione per dimmer in fase ascendente e discendente e sincronizzare l’orologio di sistema e le funzioni di temporizzazione, gli IC LinkSwitch-TNZ garantiscono un risparmio energetico significativo in standby, migliorano la durata dell’interruttore e aumentano l'affidabilità del sistema.
Risparmio energetico intelligente
Pensare al futuro per le applicazioni del presente
I tipici circuiti di rilevamento zero-cross CA discreti richiedono molti componenti e possono consumare fino a metà del budget di corrente in standby nelle applicazioni tipiche. Con il rilevamento zero-cross CA senza perdite integrato, gli IC LinkSwitch-TNZ forniscono le migliori efficienze di carico leggero della categoria, consentendo di alimentare più funzionalità di sistema in standby pur rispettando le severe normative sullo standby. Allo stesso tempo, il conteggio dei componenti si riduce di oltre il 40% rispetto al design dei progetti discreti.
Come optional, è possibile includere una funzione di scarico del condensatore X per applicazioni ad alta potenza, con conseguente maggiore riduzione dello spazio PCB, basso conteggio BOM e maggiore affidabilità (LNK331x). Eliminando i resistori di sfiato necessari per ottemperare alla IEC62368-1 è possibile ridurre il consumo in assenza di carico negli elettrodomestici fino a 1 W.
Gli IC di alimentazione in commutazione LinkSwitch-TNZ consentono una regolazione del ±3% attraverso linea e carico, un consumo in assenza di carico inferiore a 30 mW con polarizzazione esterna e una corrente in standby IC inferiore a 100 µA.
Caratteristiche
- Rilevamento zero-cross senza perdite e generazione di segnale
- Funzione di scarico condensatore X opzionale
- Supporta le topologie buck, buck-boost e flyback
- Limite di corrente del dispositivo selezionabile
- Riduce le dimensioni e il costo dei condensatori in uscita e magnetici
- Consente l’utilizzo di induttori low-cost già pronti all’uso
- Il jitter di frequenza riduce le EMI
- Classificazione MOSFET 725 V per eccellente resistenza alle sovratensioni
- Funzionalità di affidabilità e sicurezza complete
- Corrente in standby <100 µA in progetti a 2 fili senza neutro
- Consumo in assenza di carico <30 mW con polarizzazione esterna
- Soddisfa facilmente tutte le normative globali di efficienza energetica
Portafoglio prodotti
| Corrente in uscita tipica in buck (mA) | Potenza in uscita tipica in flyback (W) | ||||||
|---|---|---|---|---|---|---|---|
| 230 VAC ± 15% | 85-265 VAC | 230 VAC ± 15% | 85-265 VAC | ||||
| MDCM | CCM | MDCM | CCM | Telaio aperto | |||
| LNK33x2: | 63 | 80 | 63 | 80 | 5 | 3 | Acquista ora |
| LNK33x4: | 120 | 170 | 120 | 170 | 10 | 6 | Acquista ora |
| LNK33x6: | 225 | 360 | 225 | 360 | 18 | 12 | Acquista ora |
| LNK33x7: | 360 | 575 | 360 | 575 | 18 | 12 | Acquista ora |
