Soluzioni di rilevamento ottico di alto livello da Broadcom
- Misurazione della distanza con i migliori sensori 3D ToF completamente integrati della categoria
- Misurazioni precise anche in condizioni di luce solare intensa
- Rilevamento della luce infrarossa con rilevatori piroelettrici
- Nessun falso allarme/misurazioni più precise
- Rilevamento di un singolo fotone con prodotti fotomoltiplicatori al silicio (SiPM)
- Acquisizione di ogni singolo fotone
- Analisi dello spettro con la spettroscopia UV-VIS-NIR
- Integrazione semplice negli ambienti industriali
- Spettrometri affidabili e robusti
- LED IR/IV per barriere fotoelettriche di rilevamento
- Encoder per il feedback del movimento e il posizionamento
- Sensori di corrente e tensione per la misurazione nei sottosistemi di azionamento motore
Nuovi prodotti
Sensori ToF

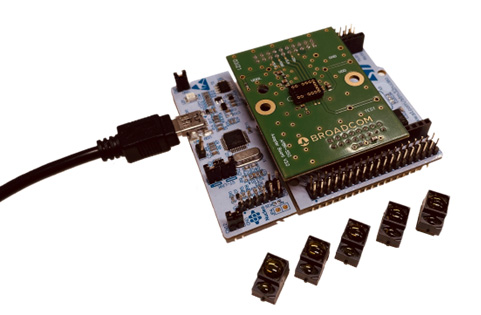

Nuovo evaluation kit AFBR-S50-FEK: un kit per tutti i sensori!
L'evaluation kit AFBR-S50-FEK TOF contiene tutto l'hardware necessario per iniziare immediatamente a lavorare con i sensori TOF multipixel Broadcom AFBR-S50. Viene fornito con tutti i componenti della famiglia di sensori TOF Broadcom che possono essere facilmente collegati allo zoccolo per sensori sulla scheda adattatore. I campi visivi (FOV) dei sensori variano da 0,4° x 0,4° a 13° x 6°, mentre le distanze tipiche raggiungibili vanno da 10 mm a oltre 50 m, a seconda del tipo.
I sensori ToF Broadcom sono ideali per applicazioni con droni – Guarda il videoWebinar on-demand – Sensori 3D Time-of-Flight: portare la misurazione ottica a un nuovo livello
Caratteristiche
- Scheda microcontrollore (STM32F401RE)
- Scheda breakout con zoccolo per sensori TOF
- Cinque sensori TOF:
- AFBR-S50MV68B
- AFBR-S50MV85G
- AFBR-S50MV85I
- AFBR-S50LV85D
- AFBR-S50LX85D
- Cavo USB (alimentazione tramite USB)
- Schede informative
Applicazioni
- Misurazione della distanza
- Automazione e controllo industriale
- AMR/AGV
- UAV/droni
- Sicurezza e sorveglianza
- Robotica
- Interazione uomo-macchina
- Ridondanza e sicurezza funzionale
- Monitoraggio dell'inventario
- Monitoraggio del livello di riempimento
Encoder
Webinar on-demand - Una soluzione di feedback senza manutenzione grazie all'encoder con recupero energetico senza batteria
Presentazione della tecnologia di recupero energetico e della serie di encoder assoluti Broadcom AS20-M42M: Contatore multi-turn senza batteria integrato in un ASIC magnetico single-turn. La soluzione innovativa è racchiusa in un formato miniaturizzato da 20 mm di diametro, con opzioni di protocollo integrate: SPI/SSI/BiSS-C/RS485.
Encoder multi-turn con recupero energeticoConsulta la nostra selezione di white paper sugli encoder
Relatore
Christian Liebhardt,
Field Application Engineer per prodotti analogici e signal-chain presso EBV Elektronik GmbH/Broadcom
Christian Liebhardt è Field Application Engineer per i prodotti analogici e signal-chain, nonché specialista Broadcom per gli encoder presso EBV Elektronik GmbH, con sede vicino a Monaco di Baviera.
Prodotti SiPM
Rilevamento di un singolo fotone con prodotti fotomoltiplicatori al silicio (SiPM)
I fotomoltiplicatori al silicio sono array di fotodiodi a valanga operanti in modalità Geiger (SPAD), progettati per il rilevamento di luce estremamente debole, fino al singolo fotone. A seconda della sorgente luminosa e dell'applicazione, alcune centinaia o migliaia di SPAD sono collegati in parallelo per formare un SiPM. Ogni SPAD include una resistenza in serie integrata che spegne la valanga e ripristina il diodo per il successivo fotone in arrivo. L'uscita del segnale SiPM è una corrente elettrica proporzionale al numero di fotoni che colpiscono il sensore. Le principali caratteristiche del segnale sono: guadagno molto elevato (>1 x 10⁶), risposta molto rapida e breve tempo di recupero.
I campi di applicazione sono quelli che richiedono un rilevamento della luce debole e/o un'ottima informazione temporale. Esempi tipici sono i rivelatori a scintillatore e i sistemi a tempo di volo. Esempi sono i settori medico, IVDx, citometria a flusso, sicurezza e protezione, spettroscopia delle radiazioni ed esperimenti HEP.
Principali vantaggi:
- Area di funzionamento sicuro (PDE) elevata
- Range dinamico alto
- Bassa diafonia
- Basso tasso di conteggio del buio
- Tempo di recupero rapido
Per ordini di grandi volumi,
richiedi una quotazione a
Richiedi oggi stesso una quotazione
per grandi volumi!
Prodotto in primo piano
Broadcom AFBR-S4N44P164M
Array di fotomoltiplicatori al silicio (SiPM) utilizzato per misure di precisione ultrasensibili di singoli fotoni.
Broadcom® AFBR-S4N44P164M è un array di foto moltiplicatori al silicio (SiPM) 4×4 utilizzato per misure di precisione ultrasensibili di singoli fotoni. Questo combina la migliore efficienza di fotorilevamento (PDE) della categoria con una riduzione del tasso di conteggio del buio e una diafonia ridotta. Il passo dei SiPM è di 4 mm in entrambe le direzioni. L'incapsulamento è realizzato con un composto epossidico trasparente, altamente trasparente fino alle lunghezze d'onda UV.
Note applicative
- AFBR-S4NxxPyy4M: Saldatura NUV-MT
- AFBR-S4NxxPyy4M: Gamma dinamica, linearità e saturazione SiPM
- AFBR-S4NxxPyy4M: Misure a singolo fotone
- AFBR-S4NxxPyy4M: Correlazione delle prestazioni NUV-MT SiPM
- AFBR-S4XX: Lavorare con i SiPM Broadcom
- AFBR-S4XX: Breve introduzione ai fotomoltiplicatori al silicio
- Kit di valutazione AFBR-S4E001 per la famiglia SiPM AFBR-S4NxxC01y
Documenti correlati
La tecnologia NIR SiPM di Broadcom stabilisce nuovi standard di prestazioni per il LiDAR
Leggi l’articolo BlogRivelatori piroelettrici
Sensori piroelettrici a film sottile: rilevamento della luce infrarossa a lunghezze d'onda di 2 um - 14 um
I rivelatori piroelettrici sono componenti di rilevamento a infrarossi, comunemente utilizzati per il rilevamento di lunghezze d'onda da 2 a 14 um. I sensori piroelettrici a film sottile di Broadcom sono unici e offrono una serie di vantaggi all'utente.
Offriamo una gamma completa di componenti per rivelatori analogici e digitali a film sottile in confezione TO-39 o SMD. I nostri rilevatori sono disponibili in versione monocanale e bicanale. I rilevatori digitali ezPyro combinano sensori di alta qualità con un elevato livello di integrazione elettrica configurabile in un piccolo pacchetto SMD. Questi sensori sono altamente affidabili e vengono utilizzati per un'ampia gamma di sensori di gas, fiamme, alimenti e olio.
Principali vantaggi:
- Elevata reattività
- Risposta più rapida
- Nessuna degradazione misurata nel tempo
- Struttura robusta
- Bassa microfonicità
Video: Tecnologia dei sensori piroelettrici
Vantaggi chiave per l'SMD digitale:
- Piccolo fattore di forma
- Costo del sistema più basso
- Saldabile a reflow
- Configurabilità al volo
- Ambiente API
- Consumo di potenza
Principali applicazioni:
- Spettroscopia NDIR e rilevamento dei gas
- Rilevamento di perdite di metano e refrigerante
- Capnografia, BPCO, monitor per apnea notturna
- Analisi medica dell'alito point-of-care
- Rilevamento dell'etanolo nel respiro
- Rilevamento della fiamma
- Soppressione delle fiamme
- Monitoraggio e rilevamento della fiamma di idrogeno
- Riconoscimento fiamma TVCC
Prodotto in primo piano
Broadcom AFBR-S4N66P024M
Famiglia Broadcom AFBR-S6PYxxxx
Sensori di alta qualità con un elevato livello di integrazione elettrica configurabile in un piccolo pacchetto SMD.
Sensori piroelettrici
Rilevatori piroelettrici per capnografia - Guarda il video
Sensori TOF
Broadcom - Rilevamento smart con tecnologia ottica innovativa
Broadcom vanta una gamma di sensori ottici esclusivi per il rilevamento intelligente in ambiti di ricerca scientifica, biomedica, automotive, industriale e medica. La gamma di prodotti include sensori ToF (Time of Flight) per la misurazione di distanza e movimento e LED IR per applicazioni di rilevamento a tendina luminosa.
Famiglia di sensori multi-pixel 3D time-of-flight per misurazione di distanza e movimento
La misurazione della distanza ottica ha una serie di utilizzi in applicazioni industriali. Per anni, i sensori ToF (Time of Flight) sono stati utilizzati per compiti di misurazione e monitoraggio nell'automazione e produzione industriali. Ci sono stati nuovi casi d’uso per la misurazione della distanza ottica che richiedono precise informazioni 3D e un range esteso, come Droni o AMR/AGV.
Tecnologia IC di sensori di misurazione del movimento e della distanza multi-pixel, basata sul principio del tempo di volo ottico.
- L’AFBR-S50 è un modulo a sensori di misurazione ottica della distanza e del movimento multi-pixel, basato sul principio del tempo di volo (ToF, time of flight) indiretto
- I sensori contengono una sorgente laser integrata, un gruppo di elementi ricevitori ottici e lenti per la collimazione del fascio
Caratteristiche:
- Frequenza di misurazione molto elevata, fino a 3 kHz
- Funzionamento fino a 200 kLux
- Multipixel per rilevamento del movimento 3D
- Sorgente di clock calibrata integrata
- Errore di precisione solitamente inferiore a ± 1%
- Intervallo non ambiguo fino a 100 m in modalità 2f
- Pixel di riferimento per il monitoraggio della salute del sistema
- Classe di laser: 1, sicura per gli occhi
Video: Sensore Time of Flight nelle applicazioni dei droni
Sensore ToF Broadcom AFBR-S50 Vantaggi del sensore
- Immune alla luce ambientale fino a 100 klux e oltre
- Sorgente luminosa laser integrata (850 nm/680 nm)
- Alto livello di integrazione
- Intervallo di distanza 0,01 - 30 m
- Precisione maggiore dell’1%
- Opzione multi-pixel (1-32 pixel)
- Funziona bene su tutte le condizioni superficiali
- Framerate fino a 3 kHz
- Laser di classe 1 (Eysesafe)
- Pixel di riferimento per il monitoraggio della salute del sistema
Applicazioni target nell’industria
- Automazione industriale
- Rilevamento per uso industriale
- Livello di riempimento delle merci/palette
- Livello di riempimento degli scaffali Kanban
- Occupazione in contenitori
- Rilevamento delle presenze
- Logistica - Misurazione delle merci
- Robotica - Navigazione e rilevamento delle collisioni
- Sicurezza funzionale in HMI
- Messa a fuoco automatica ad alta velocità
- Convalida/riferimento della telecamera stereo
- Navigazione con drone in aree con GPS negato
- AMR, AGV, navigazione UAV
Famiglia di sensori ToF AFBR-S50
| Sensore TOF: | AFBR-S50MV85G | AFBR-S50LV85D | AFBR-S50LX85D | AFBR-S50MV68B | AFBR-S50MV85I |
|---|---|---|---|---|---|
| Tipo. Tange: | ∼10m | ∼30m | ∼50m | ∼10m | ∼5m |
| Sorgente luminosa laser: | 850 nm (IR) | 850 nm (IR) | 850 nm (IR) | 680 nm( rosso) | 850 nm (IR) |
| Dimensioni punto fascio a 1 m: | 7 cm | 3,5 cm | 3,5 cm | 0,7 cm | 23cm x 10,5cm |
| Pixel illuminati: |  7-16 (32) |  1-2 (32) |  1-2 (32) |  1 (32) |  32 |
| Fov del sensore utilizzabile: | 4°x4° | 2°x2° | 2°x2° | 0.4°x0.4° | 12.4°x5.4° |
| App. tipica: | Range e direzione | Range | Range lungo | Gamma con spot visibile | Navigazione, collisione, vuoto, sporgenza |
| Stato di produzione: | produzione | produzione | produzione | produzione | produzione |
Prodotto in primo piano
Kit di valutazione della famiglia ToF AFBR-S50-FEK
Il kit di valutazione contiene:
- Microcontroller board
- Scheda adattatore e
- AFBR-S50MV85G
- AFBR-S50MV85I
- AFBR-S50LV85D
- AFBR-S50LX85D
- AFBR-S50MV68B
- Cavo USB
Ulteriore documentazione:
Spettroscopia UV-VIS-NIR
Soluzioni per spettrometri Broadcom
Broadcom offre una famiglia di spettrometri modulari compatti per misure UV-VIS-NIR per un'ampia gamma di applicazioni industriali e mobili.
Caratteristiche dello spettrometro:
- Lunghezze d'onda comprese tra 190 e 1700 nm
- Dimensione miniaturizzata
- Prestazioni ottiche elevate con bassa luce parassita
- Autonomia
- Elevata stabilità e stabilità termica
- Varie interfacce digitali
per semplificare al massimo l'implementazione nel tuo dispositivo!
Spettrometri: analisi di spettri da 190 nm a 1700 nm
Vantaggi chiave per l'SMD digitale:
- Prestazioni molto affidabili e stabili
- Dimensioni ultra compatte
- Robusto in ambiente industriale
- Facile da integrare: USB, SPI, UART
- Software sofisticato gratuito e SDK open source
- La gamma di lunghezze d'onda può essere modificata
Principali applicazioni:
- Imaging biomedico
- Preclinica / PET fullbody
- Conteggio fotografico CT
- Scienze della vita
- Rilevamento del radon
- Citometria a flusso
- Smistamento cellulare
- Fluorescenza
- Simulatori solari
- Spettrometria generale
Prodotti in primo piano
Spettrometri Qwave
Spettrometro compatto con prestazioni ottiche, risoluzione e sensibilità elevate per misure ottiche tra 220 nm e 1040 nm. Lo spettrometro Qwave è lo strumento spettroscopico ideale per le applicazioni che richiedono prestazioni elevate in un design compatto.
Caratteristiche
- Tre configurazioni di lunghezza d'onda tra 220 nm e 1040 nm
- Risoluzione di spettro da 0,3-0,6 nm
- Alta sensibilità e risoluzione
- Stabilità termica eccezionale
- Compresi il software e il kit di sviluppo software
- Dimensioni: 89,5 x 68,0 x 19,5 mm
Acquista oraSpettrometri Qmini
Spettrometro miniaturizzato disponibile in sei configurazioni di lunghezza d'onda da 190 nm a 1100 nm. Il Qmini è ottimizzato per un'integrazione flessibile e stretta per soddisfare un gran numero di requisiti OEM per applicazioni industriali e point-of-care.
Caratteristiche
- Sei configurazioni di lunghezza d'onda da 190 nm a 1100 nm
- Risoluzione di spettro da 0,3-1,5 nm
- Dimensione miniaturizzata
- Varie interfacce digitali (USB, UART, SPI)
- Compresi il software e il kit di sviluppo software
- Dimensioni: 64,0 x 42,0 x 14,5 mm
Acquista oraLED UV/IR
LED IR e UV-A di Broadcom
Broadcom è un one-stop-shop per tutti i clienti per i LED, da quelli visibili a quelli non visibili. Conosciuta per le prestazioni, l'efficienza e l'affidabilità dei suoi LED, Broadcom offre un ampio portafoglio di prodotti che comprende LED ad alta luminosità e ad alta potenza, LED PLCC a montaggio in superficie e soluzioni di moduli di retroilluminazione per display.
I LED a infrarossi e i LED UV-A sono una novità del nostro portafoglio.
IR LED - Nuova gamma di prodotti
L'ampia gamma di emettitori IR di Broadcom è disponibile in varie lunghezze d'onda - 850 nm, 880 nm, 890 nm e 940 nm - e in diverse confezioni: THT, ChipLED, PLCC2, PLCC4, PolyLED, High Power e SMT-Lamp. I rilevatori sono disponibili su richiesta.
Le applicazioni target sono: tende luminose, contatori, rilevatori di fumo, elettrodomestici, visione artificiale, controllo dei parcheggi.
LED UV: I vantaggi della tecnologia LED
Passione per la tecnologia
Episodio 1
Prodotti in primo piano
Famiglia ARE1-xxxx-00000
La famiglia di prodotti ARE1-xxxx-00000 di Broadcom, composta da diodi a emissione di infrarossi ad alta potenza, è destinata a varie applicazioni IR nei segmenti di mercato industriale, automobilistico, medico, della sicurezza, delle telecomunicazioni e dei consumatori.
Acquista oraHSM9-C190 Emettitore IR
HSM9-C190 è un chipLED IR a montaggio superficiale con vista dall'alto e ingombro standard industriale di 1,6 x 0,8 mm. Il fattore di forma ridotto consente una progettazione flessibile della scheda. Questo LED fa parte della famiglia di chipLED IR a montaggio superficiale HSM9-xxx e HSM8-xxx.
Acquista oraEncoder
Aumenta l'efficienza con gli encoder Broadcom
Soluzioni di encoder versatili per applicazioni ecologiche
Per il controllo del movimento e della retroazione, con posizioni monogiro e multigiro.
- Encoder incrementali per il controllo della velocità dei servomotori.
- Encoder ottici e magnetici progettati per funzionare alle temperature richieste dagli ambienti più difficili.
Sistema di monitoraggio
Gli encoder assoluti sono utilizzati per monitorare il controllo dell'imbardata della navicella (la struttura principale che ospita tutti i componenti di generazione, il cambio, la trasmissione, ecc.). Gli encoder assoluti sono ideali per il controllo del passo delle pale per adattarsi alle diverse condizioni del vento.
Gli encoder incrementali possono essere utilizzati per il monitoraggio della velocità del generatore.
Pannello solare
Gli encoder assoluti sono la soluzione ideale per monitorare la posizione del pannello e adattarla alla direzione e alle condizioni ottimali della luce solare.
LiDAR nei veicoli elettrici autonomi
Encoder riflettenti e magnetici per il controllo del poligono/specchio rotante e della velocità
Risorse
Aumenta l'efficienza con gli encoder Broadcom
Scopri come Broadcom può supportarti nelle tue applicazioni ecologiche
Webinar on-demand
- Contare sugli encoder multigiro ad accumulo di energia
White paper
- Semplificazione del sistema di comunicazione e feedback BLDC
- Encoder a riflessione miniaturizzati - Sensori convenienti per il mercato dei dispositivi medici portatili
AEAT-9922
Broadcom AEAT-9922 è un sensore magnetico angolare rotante che fornisce una misurazione angolare accurata su un'intera rotazione di 360°
AR18
Quelli delle serie AR18 e AR35 sono encoder assoluti miniaturizzati ASIC progettati per soddisfare la crescente domanda di applicazioni con vincoli di spazio
Serie AR25
La serie AR25 è un encoder assoluto ASIC miniaturizzato progettato per soddisfare la crescente domanda di applicazioni con limiti di spazio
Broadcom AEDR-9820/9830
Gli encoder incrementali a 3 canali L'AEDR-9820 (225LPI) e l'AEDR-9830 (318LPI) sono encoder incrementali analogici/digitali a riflessione miniaturizzati che operano in intervalli di temperatura e frequenza estesi.
Famiglia di encoder assoluti Broadcom serie AS38-H39x a 39 bit
L'AS38-H39E-Sxxx è una serie di encoder assoluti multigiro con risoluzione a 39 bit (23 bit a giro singolo e 16 bit a giro multiplo).
Prodotti in primo piano
Rilevazione di fotoni singoli con fotomoltiplicatori al silicio (SiPM)
I fotomoltiplicatori al silicio sono array di fotodiodi a valanga operanti in modalità Geiger (SPAD), progettati per il rilevamento di luce estremamente debole, fino al singolo fotone.
Rilevamento della luce infrarossa con rilevatori piroelettrici
Componenti analogici e digitali a film sottile in confezione TO-39 o SMD utilizzati per un'ampia gamma di sensori a infrarossi.
Misurazione della distanza con la gamma ToF 3D completamente integrata migliore della categoria
Broadcom ha una gamma di sensori ottici unici per il rilevamento intelligente in applicazioni mediche, industriali, automobilistiche, biomediche e di ricerca scientifica, compresi i sensori a tempo di volo (ToF) per la misurazione della distanza e del movimento.
IR per barriere fotoelettriche in applicazioni di rilevamento
Broadcom offre un'ampia gamma di emettitori IR in varie versioni e per varie applicazioni: Tende luminose, contatori, rilevatori di fumo, elettrodomestici, visione artificiale, controlli di parcheggio.
Encoder robusti per un feedback di precisione
Encoder assoluti e incrementali ad alta precisione per feedback posizionale e npis.
Analisi dello spettro con la spettroscopia UV-VIS-NIR
Broadcom offre una famiglia di spettrometri modulari compatti per misure UV-VIS-NIR per un'ampia gamma di applicazioni industriali e mobili.
